12kHz信号发生器

[11-21 21:44:12]   来源:http://www.88dzw.com  信号产生电路图   阅读:8610

文章摘要:如图所示的12kHz信号发生器由晶体振荡器和告警电路两部分组成。振荡器输出幅度稳定,变化<±0.26dB。元器件选择:三极管VTl、VT3:9014,65≤β≤115;VT2、VT4:3DGl308,60≤β≤85。热敏电阻RT:RRWl-2型。石英晶体SJT:BE42-12kHz。变量器T采用铁氧体MXD-2000,磁芯为GV36X22,Ll-2Φ0.17mm高强度漆包线,绕制57匝,L3-4Φ0.17mm高强度漆包线,绕制37匝。发光二极管VD3型号不拘。电阻的标称功率均选用1/8W金属膜电阻。其它元件参数值如图标注,无特殊要求。

12kHz信号发生器,标签:电路图讲解,电路图练习,http://www.88dzw.com

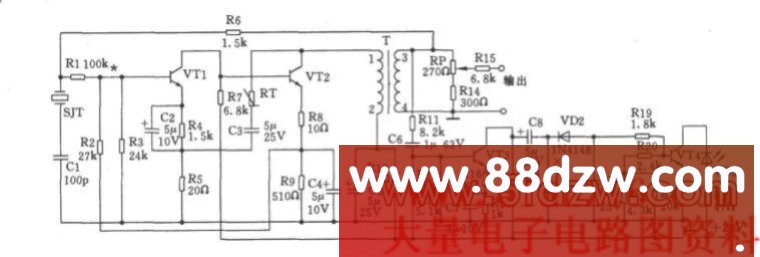

如图所示的12kHz信号发生器由晶体振荡器和告警电路两部分组成。振荡器输出幅度稳定,变化<±0.26dB。元器件选择:三极管VTl、VT3:9014,65≤β≤115;VT2、VT4:3DGl308,60≤β≤85。热敏电阻RT:RRWl-2型。石英晶体SJT:BE42-12kHz。变量器T采用铁氧体MXD-2000,磁芯为GV36X22,Ll-2Φ0.17mm高强度漆包线,绕制57匝,L3-4Φ0.17mm高强度漆包线,绕制37匝。发光二极管VD3型号不拘。电阻的标称功率均选用1/8W金属膜电阻。其它元件参数值如图标注,无特殊要求。
