自制AT89C51编程器

文章摘要：AT89C51是一款应用最为广泛的8051单片机，更重要的是他具有反复烧写（FLASH）的特性。一般情况下可重复烧写1000次,这样为初学者试验提供了一个廉价的平台。为了满足广大单片机爱好者动手的需要，本人利用半个月的时间，参考国外资料，实际设计制作成功一款简单的AT89C51/52/55单片机编程器。由于单片机编程时序不同，这一款编程器仅仅支持ATMEL公司的AT89C51, AT89C52, AT89C55芯片,不支持华邦或飞利浦兼容芯片。对于很多像我这样一些不算太年轻的从80年代组装7管半导体收音机入门的电子爱好者来说，面对单片机似乎显得有点怯场，但是事实上我以为他甚至比组装一个收音机更

自制AT89C51编程器,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com
AT89C51是一款应用最为广泛的8051单片机，更重要的是他具有反复烧写（FLASH）的特性。一般情况下可重复烧写1000次,这样为初学者试验提供了一个廉价的平台。为了满足广大单片机爱好者动手的需要，本人利用半个月的时间，参考国外资料，实际设计制作成功一款简单的AT89C51/52/55单片机编程器。由于单片机编程时序不同，这一款编程器仅仅支持ATMEL公司的AT89C51, AT89C52, AT89C55芯片,不支持华邦或飞利浦兼容芯片。

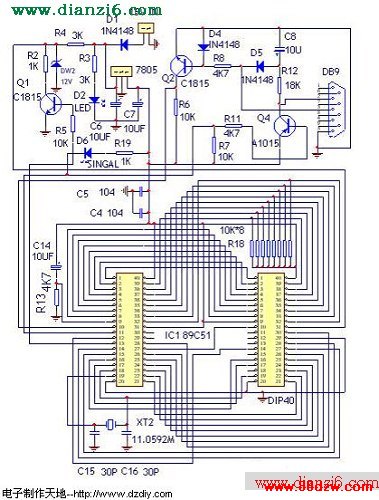

对于很多像我这样一些不算太年轻的从80年代组装7管半导体收音机入门的电子爱好者来说，面对单片机似乎显得有点怯场，但是事实上我以为他甚至比组装一个收音机更简单： 以下是它的硬件电路图， 稍微有一点耐心，完全可以用面包板搭焊。
为了方便大家制作，我把电路简化设计了一下：

Q2, Q4以及周围的几个元件构成了电平转换电路,这样节省了1片max 232芯片，在要求不高的场合，这个电路在单片机通信中可以取代MAX232。
Q1, R2,R4,DW2，4个元件为编程器提供烧写用12V电压，其中，R4, R2构成了分压电路；平时，监控芯片89C51第13脚（P3.3）输出高电平，Q1导通，R2(1K)将DW2(12V)拉低， 此时DW2电压由R4,R2 分压， 大约3-5V 之间；当写程序时，监控芯片第13脚（P3.3）输出低电平，Q1截止，DW2(12V)直接送到被烧芯片的31脚，从而提供烧写电压。ATMEL官方网站提供的编程器器烧写电压是用LM317调整得到的，并且用到了两个高精度电阻，电路复杂且成本高，该电路经过本人数百台的实验证明非常稳定可靠.
电源变压器要求为15V的电源，例如常见的3-12V直流可调电源， 注意其空载电压不要低于13V , 滤波应好一些，否则可能出现编程不可靠的情况。
监控芯片用IC座安装，另外找一个编程器烧写好监控程序EZ51.HEX后插入，方便调试。 烧写卡座如果购买有困难，可以直接用一个IC座。组装好后通电，用万用表检查：
1， 7805输出5V ， D2 电源指示灯亮。（图中我用的是78L05）
2， DW2电压为3-5V。
4, 将Q1的基极对地短接，DW2电压为12V。
5，U1(89C51)的18，19脚电压为2.2V, 2.1V，此电压可作为电路是否起振的依据。
连接电缆用9对9一头公一头母的串口线， 注意市场上有些串口线的两头2，3脚是交叉的，最好用万用表检查一下是否为一一对应。如果没有串口线，也可拆一个老式的串口鼠标自制，只要两头把2，3，5脚连接好即可。本电路对元件没有特殊要求， 电阻用1/8W普通碳膜，三极管我用的是2SA1015,2SC1815, 实际上很多小功率管都可以， 例如9014,9015。只是需要注意他们的管脚排列区别。 二极管1N4148可以用1N4004替代。另外12V稳压管最好挑选一下，精度要求为5%以内。11.0592M晶体有条件的话应当测试一下，市场零售的晶体有些不起振。
这款编程器的烧写软件EZ31.EXE界面很简单；全兼容于WINDOWS9X-2000。仅有几个按钮，分别为打开文件（SEND），读芯片(READ)， 退出(EXIT)， COM选择，加密(LOCK CODE)，以及校验(FAST VERILY)。大家用一下就知道了。注意目前提供下载的为它的升级版本ez4.0自动监测端口号和芯片。 使用更简单！
连接好编程器的电源以及串口线，并插入烧写的芯片，点击COM1或COM2(以实际连接为准,本例中我连接的是COM2), 窗口右下脚显示 89C51Found。 此时应当看到信号指示灯D6每2秒亮一下，表示联机工作。
选择一个需要烧写的hex文件开始烧写，如果一切正常，显示的界面如上图所示。

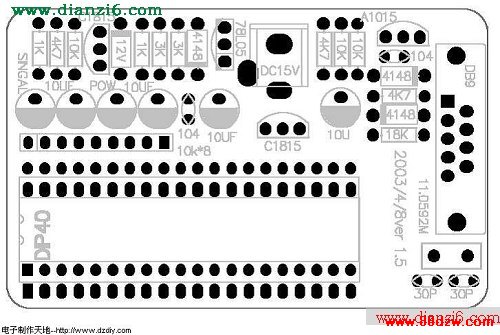

双面板超级小型的pcb;注意监控芯片在反面贴片安装。因此整个电路板仅仅比火柴盒子稍稍大一点,可能是您所能见到最小巧的编程器了。是不是非常漂亮？
