2.2.2  串行编程指令

　　串行编程使用4字节协议，指令如表1所列。

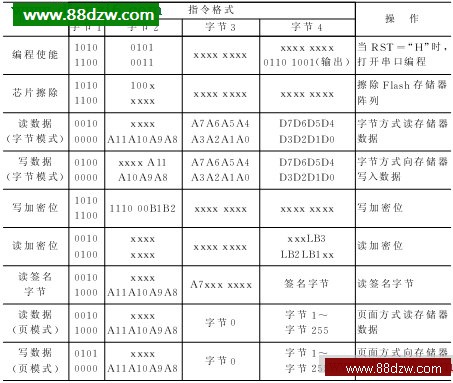

表1  串行编程指令

3  并行口与AT89S5X单片机的硬件设计

　　通过对并行口和编程时序的分析，我们制作了AT89S5X单片机的ISP下载线。下面对并行口与单片机的连线作一简单介绍： 并行口P2引脚连接单片机的P1.5引脚（MOSI）；并行口P10引脚连接单片机的P1.6引脚（MISO）；并行口P1引脚连接单片机的P1.7引脚（SCK）；并行口P17引脚连接单片机的RST引脚，如图2所示。

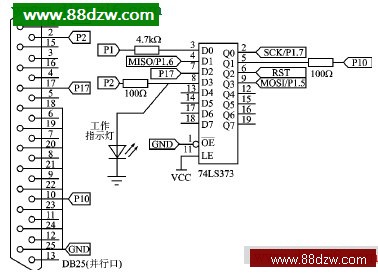

图2  AT89S52下载线电路图

4  ISP下载线的软件设计在

　　硬件设计的基础上，通过对ISP时序和串行编程指令的分析，采用Visual C+＋6.0编写了下载线程序。其主要关键编程函数略——编者注。

结语

　　以下是作者在调试中获取的一些参数，希望对大家有所帮助。

　　参考资料：

　　晶体振荡器的频率为33 MHz（MAX），所以周期T=1/F=1/33 MHz=30 ns（MIN）；SCK正脉冲宽度为8×30 ns=240 ns（MIN）；SCK负脉冲宽度为8×30 ns=240 ns（MIN）；MOSI建立到SCK变高时间为30 ns（MIN）；SCK变高后MOSI保持时间为2×30 ns（MIN）；SCK变低到MISO有效时间为10 ns（MIN）～32 ns（MAX）（一般取16 ns）；芯片檫除指令周期为500 ms；串行字节写周期为64×30 ns+400 ns。

　　实验数据：

　　晶体震荡器的频率为33 MHz（MAX），所以周期T=1/F=1/33 MHz=30 ns（MIN）；芯片擦除指令周期为200 ms；SCK变高后MOSI保持时间为1 ms（MIN）。
