CPU散热器的电磁辐射仿真分析

文章摘要：分别取鳍高为0 mm，33．1 mm，50 mln时，由散热器的电场增益2D图看到，随着纵向鳍高度的增加，在散热器底部产生了明显的辐射，并且其辐射方向随鳍高度的增加也在变化，但对其两个主要辐射方向影响不大，如图10所示。由纵向鳍和横向鳍的仿真分析可以看出，总体上纵向鳍与横向鳍表现出几乎一致的效应，也就是说鳍的取向对散热器的辐射方向影响不大。但是纵向鳍高度的变化对谐振频率的影响还是很明显的，尤其当鳍的高度在20 mm以下变化时，谐振频率漂移很大。3 结束语本文重点分析了两个因素对散热器谐振频率、谐振频率处的电场增益及辐射方向的影响，即散热器底面尺寸的长宽比、鳍取向和鳍高度变化。通过研究可以看出，

CPU散热器的电磁辐射仿真分析,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

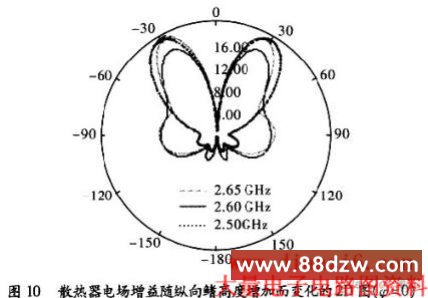

　　分别取鳍高为0 mm，33．1 mm，50 mln时，由散热器的电场增益2D图看到，随着纵向鳍高度的增加，在散热器底部产生了明显的辐射，并且其辐射方向随鳍高度的增加也在变化，但对其两个主要辐射方向影响不大，如图10所示。

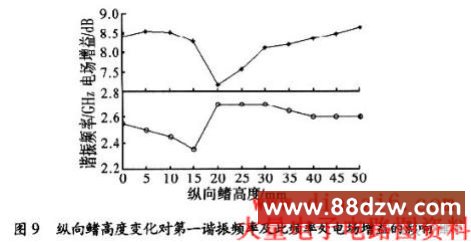

　　由纵向鳍和横向鳍的仿真分析可以看出，总体上纵向鳍与横向鳍表现出几乎一致的效应，也就是说鳍的取向对散热器的辐射方向影响不大。但是纵向鳍高度的变化对谐振频率的影响还是很明显的，尤其当鳍的高度在20 mm以下变化时，谐振频率漂移很大。

　　3 结束语

　　本文重点分析了两个因素对散热器谐振频率、谐振频率处的电场增益及辐射方向的影响，即散热器底面尺寸的长宽比、鳍取向和鳍高度变化。通过研究可以看出，散热器底面长宽比的变化对谐振频率有着明显的影响；鳍的取向和高度对谐振频率也有一定影响，随着鳍的变化，谐振频率有大约100 MHz的漂移，尤其对于纵向鳍，在其高度<20 mm时，影响更加明显；这3个因素对电场增益也有影响，但总体影响不大，基本保持在8．0 dB左右。但电场增益已经大于大多数无线通信系统中便携式器件的天线增益，使得散热器表现出明显的天线效应；另外可以看到散热器电场辐射有明显的方向性，但其也受到散热器底面尺寸及鳍高度的影响。由此，在设计或者选择散热器时，需要综合考虑这些因素，使得散热器的电磁辐射及干扰减到最小。
