CPU散热器的电磁辐射仿真分析

文章摘要： 摘要：应用HFSS仿真软件分析了Pentium4 CPU散热器的电磁辐射特性。研究了散热器底面尺寸长宽比、鳍的取向及高度对第一谐振频率、第一谐振频率处电场增益及辐射方向的影响。并得出结论：当散热器底面的长宽比≥1时，随着宽边尺寸的增加，第一谐振频率基本保持在2．6 GHz，电场增益基本不变，约为8．3 dB，辐射方向变化较大；鳍的取向对电场增益及辐射方向影响不大，但纵向鳍高度对谐振频率影响较大。随着集成电路技术的高速发展，现代集成芯片的晶体管集成度和工作频率获得了较大提高，例如Intel处理器在一个内核中集成了上亿个晶体管，且工作频率已经超过2 GHz。目前，在器件水平上，CPU散热

CPU散热器的电磁辐射仿真分析,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

     摘要：应用HFSS仿真软件分析了Pentium4 CPU散热器的电磁辐射特性。研究了散热器底面尺寸长宽比、鳍的取向及高度对第一谐振频率、第一谐振频率处电场增益及辐射方向的影响。并得出结论：当散热器底面的长宽比≥1时，随着宽边尺寸的增加，第一谐振频率基本保持在2．6 GHz，电场增益基本不变，约为8．3 dB，辐射方向变化较大；鳍的取向对电场增益及辐射方向影响不大，但纵向鳍高度对谐振频率影响较大。

　　随着集成电路技术的高速发展，现代集成芯片的晶体管集成度和工作频率获得了较大提高，例如Intel处理器在一个内核中集成了上亿个晶体管，且工作频率已经超过2 GHz。目前，在器件水平上，CPU散热器的辐射发射已经成为一个主要的电磁辐射源。散热器上的能量主要由处理器里的硅核强耦合而来，另外还有散热器附近电路线的耦合。在GHz范围内，硅核的尺寸远小于时钟信号频率及其谐波的波长，所以硅核自身辐射很小，可忽略。但当能量耦合到散热器上情况就不同了，在这些频率上，散热器的尺寸相比于波长不能忽略。当散热器的固有频率接近于CPU的时钟信号频率时，散热器就表现出强辐射，很容易对周围环境产生电磁干扰，为了减少由此带来的干扰，必须要研究散热器的谐振特性及辐射特性。虽然无法精确模拟硅核中的电路以求解精确结果，但散热器的电磁特性随其相关参数(底面尺寸、鳍取向及高度)的变化趋势也非常重要。本文详细研究了散热器的底面尺寸长宽比、鳍的取向及高度对第一谐振频率(文中分析的均为第一谐振频率，以下简称谐振频率)，及谐振频率点处电场增益及辐射方向的影响。通过研究，找出一般规律，为散热器的设计及选取提供依据。

　　1 数值模型建立

　　在EMC标准问题的研究中，CPU散热器问题是电磁兼容的主要问题之一。对于传统CPU散热器的建模，通常把散热器分解成3个部分：接地面、激励源和散热器。从实际集成电路的电磁特性来看，可以将CPU核的电磁特性模拟为一个导体贴片。Brench认为可以将散热器模拟为一个固体块以简化计算。Das和Roy通过实验结果得出结论，可以用单极子天线模拟激励源。

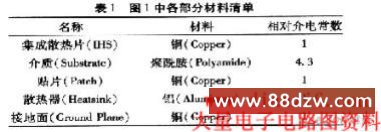

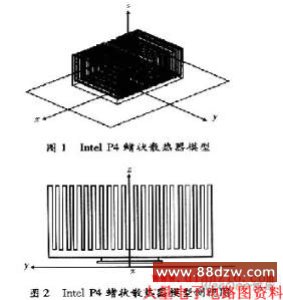

　　与传统的处理器相比，P4处理器的结构和封装有所不同：在集成芯片的顶部集成了一个散热片，并且和芯片的封装绝缘。因此，P4处理器与传统处理器的散热器数值模型有所不同，在文献中，将两种模型进行了对比，文献已经提出了一个简易多层结构数值模型。本文在P4多层简易数值模型的基础上，建立更加真实的鳍状散热器，如图1和图2所示。图2中由下向上，依次为接地板(Ground)、贴片(Patch)、介质(SubSTrate)、集成散热片(IHS)、散热器(HS)。在此模型基础上，详细分析了以下两点：(1)散热器底面长宽比的变化对谐振频点、谐振频率处电场增益及辐射方向的影响；(2)鳍的取向及高度变化对谐振频率、谐振频率处电场增益和辐射方向的影响。图1和图2中各部分的材料如表1所示。

　　2 仿真分析

　　首先，将散热器看作一个固体块，采用标准尺寸88．9 mm×63．5 mm×38．1 mm，建立模型，对频率1～6 GHz进行扫频，得出反射系数，如图3所示。对比图3与文献中图4的结果可以看出，在第一谐振点基本一致，在低频处仿真结果更加准确。

　　2．1 散热器底面的长宽比对谐振频率、电场增益及辐射方向的影响

　　将散热器底面的长边及高度固定，变化宽边，观察谐振频率的变化和谐振频率处电场增益、辐射方向的变化。设定散热器长边为88．9 mm，高度为38．1 mm，宽边从40 mm变化到95 mm，每增加5 mm计算一次，即底面长宽比由0．93变化到2．22，得到电场增益及谐振频率随底面长宽比的变化图，如图4所示。
