基于PIC18F458单片机的LCD显示

文章摘要：2.2.2系统软件设计本系统的软件采用模块化结构设计，各功能子块独立，调节方便，容易根据需要进行修改和扩展。见图3。为了便于查找菜单数据显示，本设计在菜单数据表(放在ROM中)中用前两个字节来表示菜单的位置(级标志)，第三个字节表示显示字符的个数，后六个字节表示显示数据在字库表中的偏移地址(offset)。通过级标志计算出显示数据在ROM中的位置，再根据表中的第三个字节定显示字符的个数，最后利用offset中的显示数据的偏移地址来显示菜单。下面是菜单显示的流程图(图4)。3小结PIC18F458是一种高速的16位单片机，MGLS12864接口简便，在满足显示准确度的前提下，二者的综合使用可以使

基于PIC18F458单片机的LCD显示,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

　　2.2.2系统软件设计

　　本系统的软件采用模块化结构设计，各功能子块独立，调节方便，容易根据需要进行修改和扩展。见图3。

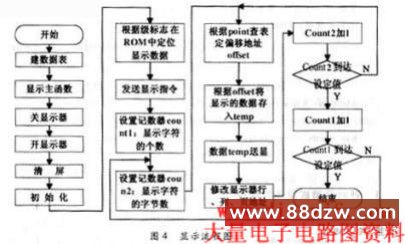

　　为了便于查找菜单数据显示，本设计在菜单数据表(放在ROM中)中用前两个字节来表示菜单的位置(级标志)，第三个字节表示显示字符的个数，后六个字节表示显示数据在字库表中的偏移地址(offset)。通过级标志计算出显示数据在ROM中的位置，再根据表中的第三个字节定显示字符的个数，最后利用offset中的显示数据的偏移地址来显示菜单。下面是菜单显示的流程图(图4)。

　　3小结

　　PIC18F458是一种高速的16位单片机，MGLS12864接口简便，在满足显示准确度的前提下，二者的综合使用可以使整个电网质量检测的显示子系统具有极佳的实时性，另外分级式菜单的显示方式具有很大的灵活性，可以满足各种不同的显示要求。
