     摘 要： 介绍了一种用PIC系列单片机控制的简易远程教学系统，着重介绍了远程控制器的组成和工作原理，并给出了软件设计流程。

　　本文介绍了一种用单片机控制的采用电话遥控的简易远程教学系统。它借助于现有的丰富的电话网络资源，具有结构简单，造价低廉，易于操作等特点，可以实现对录像机的各种远距离控制操作。非常适合于贫困地区的电化教育的普及与发展。

　　１ 系统的总体结构

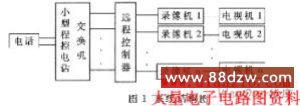

　　该电话遥控教学系统的总体结构如图１所示。

　　该系统由电话机、小型程控机、远程控制器和数台录像机、电视机组成，该系统既可以通过小型程控机构成一个局域的小系统，也可以利用电信网构成一个跨省市的远距离遥控系统。在该系统中，远程控制器的设计与制造是该系统的核心与关键。

　　２ 远程控制器的结构及工作原理

　　该控制器的CPU采用美国Ｍicrochip公司生产的PIC16C54一次性用户可编程（OPT）单片机，同时，配以铃流检测、模拟摘机、双音多频接收等技术，接收远程操作指令，实现对录像机的放像、暂停、快进和倒带等操作。

　　2.1 PIC单片机说明

　　PIC16C54单片机是８位单片机，它采用精简指令集（RISC）和Harvard总线结构，其数据总线是8位，指令总线则是12位。这意味着PIC的一个指令字长比采用CISC指令集的8位字长的单片机指令包含更多的处理信息。它仅有33条指令，且均为单字指令。它的工作电压为2.5～6.0V，内部有自振式看门狗（ＷDT），且具有保密可熔断丝，保护程序不被拷贝。该芯片（见图２）具有0.5K程序存储器（ROM），25个内部寄存器组（RAM）， 8个特殊功能寄存器，２级子程序堆栈。它的各引脚功能如下：

　　RA0～RA3：4输入／输出双向单独可编程I/OA口。

　　RB0～RB7：8输入／输出双向单独可编程I/OB口。

　　RTCC：实时时钟／计数器输入端。

　　：低电平触发主复位端。

　　OSC1和OSC2：振荡信号输入和输出端。

　　振荡方式有阻容、晶体、陶瓷等多种方式，本系统采用阻容式芯片，指令周期为1μs。

　　VDD和VSS：电源和地。

　　2.2 远程控制器的工作原理

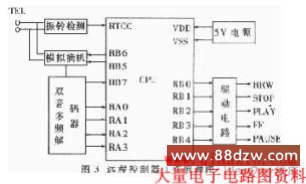

　　远程控制器的工作原理如图３所示，整个电路由振铃检测，模拟摘机，双音多频解码器，输出驱动等部分组成，各部分在PIC单片机控制下，完成对录像机的遥控操作。其工作原理如下：

　　当电话铃声响时，铃流进入以光耦817为主构成的振铃检测电路，铃流进入输入端，输出端输出方波信号。脉冲数等于振铃次数，计数任务由CPU的RTCC端完成。当RTCC接收到２次振铃就发1kHz的模拟摘机提示音，提示用户可以进行遥控操作了。

　　双音多频DTMF接收器由SC8870实现，它的2、3脚接收来自电话线路的双音多频脉冲信号，经译码输出4位二进制代码D4～D1。D4～D1连到CPU的RA3～RA0输入端，CPU经RA口识别4位代码。

　　电话按键与相应的译码输出关系如表１所示。
