　　其中，A,B,C,D4个按键常被用作重拨、挂机、免提等功能。

　　为了获得有效数据，需将PIC16C54的RB7端与SC8870的数据有效端CID端相连，当SC8870获取有效的双音多频信号时，CID端的电平由低变高，当CPU检测到这个上跳沿时，通过CPU的A口接收有效的二进制代码。

　　３ 系统控制软件及工作过程

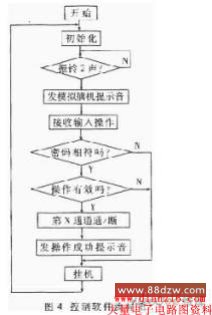

　　系统的软件流程如图４所示。

　　为了保证系统的安全性，通过软件为系统设置了密码，同时，系统还提供了模拟摘机后10秒钟内无任何操作或操作不完整就自动挂机的功能。

　　下面以操作录像机放像为例说明系统的工作过程：

　　假设系统的密码为99，录像机放像的操作码为4#。当操作人员拨通控制目标电话号码时开始振铃，当CPU连续收到2次振铃时RB5端输出高电平，致使外线电压降至5V左右，接通话路，此时，CPU发模拟摘机提示音，操作人员听到提示音后，可以连续输入密码和操作码。当密码有效且操作码正确时（如 994＃），对应的输出端RB2端输出高电平，同时发操作成功提示音，然后系统自动挂机。若密码或操作码无效，则系统直接挂机不发提示音。

　　该远程控制系统具有结构简单，操作方便的特点，经反复测试，运行正常。此外，该系统也可改造成控制其它开关量的远程控制系统，满足不同的需求。
