引 言

　　在计算机技术逐渐渗入社会生活各个层面的今天，使用计算机的人越来越多。在这些人群当中，有很大一部分对电脑硬件并不熟悉，或不懂得维护。在此设计一个电脑.，它的功能是及时反映出电脑主机内部CPU温度及风扇运转情况等，可及时有效地对电脑进行维护。

1 系统组成及功能

1．1 系统的构成

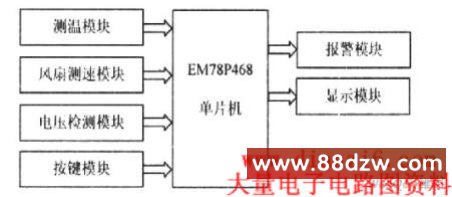

　　电脑监视器由EM78P468单片机、按键模块、风扇测速模块、测温模块、显示模块、报警模块等组成，其系统总体结构框图如图1所示。

图1 总体系统框图

1．2 系统的主要功能

　　设计主要实现的功能是及时检测电脑CPU的温度，当温度达到报警温度时则报警，同时检测并显示风扇转速，当风扇不工作或工作出现故障时都可及时地从转速发现问题。另外，可显示真实时间或电脑工作时间，以确定电脑工作寿命。

2 系统硬件设计

　　系统硬件电路部分包括：EM78P468单片机、按键模块、风扇测速模块、测温模块、显示模块、报警模块。

2．1 EM78P468单片机

　　EM78P468是采用低功耗高速CMOS工艺设计开发出来的8位单片机。其内部有4K×13位一次性编程ROM，集成了看门狗，RAM，可编程时钟计数器，内部和外部的中断，掉电模式，LCD驱动，红外发射功能，三态双向I／O口；并且提供程序保护位来防止写入的程序被他人非法读出。其芯片为64引脚封装，工作电压为2．2～5．5 V，工作温度在0～70℃之间。

2．2 RC测温模块

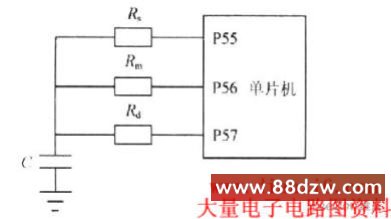

　　RC测温模块实际上是通过标准电阻和待测热敏电阻的比例关系来求出当前温度。它的电路图如图2所示。电路由单片机和电阻Rs，Rm，Rd及电容C组成。在图2中，Rs是标准电阻，用于校正和定标；Rm是被检测的热敏电阻；Rd是一个限流电阻，为了使充电电流能保证单片机不会损坏，Rd一般取500 Ω左右。可以测出标定电阻和热敏电阻的放电时间分别为ts。，tm，从而Rm=tmRs／ts。再根据热敏电阻的分度表查出对应的温度。

图2 RC温测模块

2．3 报警模块

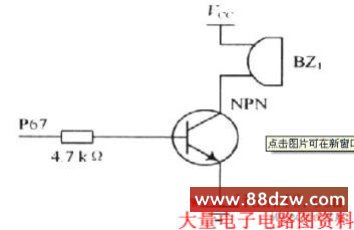

　　报警模块的电路图如图3所示。电路由4．7 kΩ电阻、NPN三极管和蜂鸣器构成。当温度超过报警温度时，由P67脚发出一个4 kHz的方波来驱动蜂鸣器发出报警声。

图3  报警模块

2．4 电压检测模块

　　电压检测模块如图4所示，通过P54脚检测当前电压来决定是否进入睡眠模式以省电。图中的PowerJack相当于一个多路开关，提供多路电源并为系统供电，当系统正常工作的时候，开关接5 V电源，P54脚通过Power Detect检测结果为高电平，由于二极管的单向导通性能，VCC左边的二极管导通，而VCC右边的二极管处于截止状态，不使用电池；当系统掉电时，PowerJack接的是地，所以P54脚通过Power Detect检测结果为低电平，VCC左边的二极管处于截止状态，而VCC右边的二极管处于导通状态，系统直接进入睡眠状态。

图4  电压检测模块

2．5 风扇测速模块
