     0 引言

　　数码相框是时尚的电子消费品，也是家庭必备的装饰品，是一种以存储、回放和浏览数码照片为核心功能的电子产品。目前，市场上数码相框大多是以单芯片为解决方案，以ESS／AML0GIC／MPX芯片设计为代表，就其设计流程而言，不存在严格意义上的硬件设计而只有软件设计。硬件系统的核心器件是现成的，功能是确定的，结构是固定的，指令系统是不可更改的，从而导致硬件组织方案和连接方案是限定的。因此，要想对系统功能有大的升级或扩展，靠简单的固件升级是不行的，必须采用更好的核心器件，设计全新的硬件系统。

　　本文采用了基于NiosⅡ软核处理器的SOPC技术来实现数码相框的设计，从根本上改变了传统设计方案的不足。NiosⅡ软核嵌入式处理器是Altera公司提供的SOPC解决方案。NiosⅡ是一种可配置的16／32位RISC处理器，它结合丰富的外设、专用指令和硬件加速单元可以低成本地提供极度灵活和功能强大的SOPC系统，开发者可以根据实际需要自行整合。SOPC技术在电子设计上给出了一种同时涉及底层的硬件系统设计和相应的软件设计，在系统优化方面有了前所未有的自由度，使得从多角度、多因素和多结构层面上大幅度优化自己的设计成为可能。当电路有少量改动时，更凸现出其优势，可以延长该产品在市场上的寿命，大大提高多功能数码相框的性能。

　　1 系统总体架构设计及系统硬件设计

　　基于NiosⅡ的SOPC嵌入式系统开发，主要由三部分组成：IP库(Nios软核处理器，Avalon总线，外围设备接口等)，SOPC Builder开发工具，CNUPro软件编译器。另外，使用NiosⅡ进行嵌入式设计在硬件上必须使用Altera公司的FPGA，本文中的设计使用的是Altera的Cyclone系列芯片的EPlCl2Q240C8芯片。

　　多功能数码相框主要实现以下功能：能清晰地显示JPEG图片的自动播放及其缩略图式浏览；多区播放或者画中画多种显示方式；图片的即时编辑与裁剪(旋转、美化)；具有出色的视听娱乐功能，能播放MP3、MP4音频文件，实时字幕滚动叠加；文件和文件的浏览及其对USB接口和SD卡的支持；多种附加功能时钟，万年历等。

　　数码相框从CPU的总体结构到局部功能的实现上需要有时钟电路，CPU，RAM及RAM控制器，FLASH及FLASH控制器，SD卡及SD卡控制电路，

　　USB接口及USB接口控制器，液晶屏及液晶显示器驱动电路，DMA控制器，音频驱动及音频控制电路，定时器模块，系统硬件结构图如1所示。

　　整个设计采用自上而下的设计方法，在SOPCBuilder中搭建系统硬件模块，将所需的各功能模块通过Avalon总线集成，这样系统的稳定性更高。除显示驱动模块、音频控制模块和SD卡控制模块、USB接口控制模块外，其他模块都可以从SOPC Builder中添加IP核构建。

　　2 LED背光设计

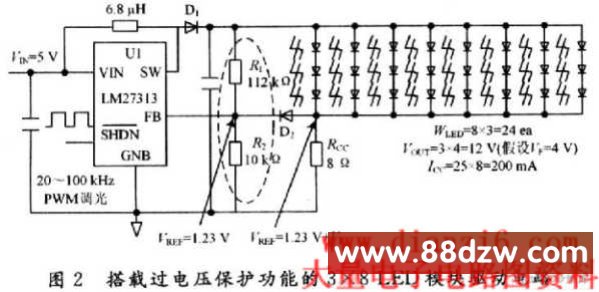

　　LCD面板是数码相框的主要组成部分，它带有用于背光照明的白光LED，LM27313已被大量用于白光LED BLU解决方案。图2显示了用于8英寸数码相框LCD的白光LED背光电路。

　　在设计LED背光驱动电路时，LED是电流驱动型器件，为保证光照强度并提高LED的使用寿命，最重要的问题是在LED正向偏置时保持恒流。由于大多数LED模块是通过一个连接器与主板相连的，LM27313在输出时会因误操作或LED模块受损而开路，误差放大器的负输入端没有信号，输出电压将会无限制地上升，这将造成毁灭性后果，损坏LM27313或输出二极管。为解决这一问题，在图2中加入了一个过电压保护电路。在图2中，电阻器R1和R2通过向误差放大器引脚(FB)馈送输出电压，确保恒定输出电压不会无限上升。

　　调光控制是指根据客户的喜好控制显示器光照强度。可以通过开／关LM27313来控制LED的开关，而对LM27313的开关控制可通过在SHDN引脚上应用脉冲宽度调制(PWM)得以实现。脉冲频率必须超过20 kHz，低于20 kHz的频率会使电路输出端的多层陶瓷电容器产生波形振荡，从而产生可听噪声。
