2、湿度测量方法

从测试的输出参量上区分，湿度测量方法主要分为以下几类：利用物质几何尺寸变化的测湿法（伸缩法），干湿球法，冷凝露点法，氯化锂露点法，电湿度测量法（电阻法、电容法），电解法（库仑湿度计）以及其它测湿方法。这些测量方法读者可以找相关资料进行进一步了解，限于篇幅，这里不再赘述。下面重点介绍本系统中用到的电湿度测量法的特点。

3、电子式湿度传感器的特点

电子式湿度传感器是近几十年，特别是近20年才迅速发展起来的。湿度传感器生产厂在产品出厂前都要采用标准湿度发生器来逐支标定，电子式湿度传感器的准确度可以达到2％一3％RH。

在实际使用中，由于尘土、油污及有害气体的影响，使用时间一长，会产生老化，精度下降，湿度传感器年漂移量一般都在±2%左右，甚至更高。一般情况下，生产厂商会标明1次标定的有效使用时间为1年或2年，到期需重新标定。

电子式湿度传感器的精度水平要结合其长期稳定性去判断，一般说来，电子式湿度传感器的长期稳定性和使用寿命都不是很好。

湿度传感器是采用半导体技术，因此对使用的环境温度有要求，超过其规定的使用温度将对传感器造成损坏。

所以电子式湿度传感器测湿方法更适合于在洁净及常温的场合使用。

电子式湿度传感器主要有电容式和电阻式两种。

电容式湿敏元件的优点在于响应速度快、体积小、线性度好、较稳定，国外有些产品还具备高温工作性能。但是达到上述性能的产品多为国外名牌，价格都较昂贵。市场上出售的一些电容式湿敏元件低价产品，往往达不到上述水平，线性度、一致性和重复性都不甚理想，30%RH以下，80%RH以上感湿段变形严重。有些产品采用单片机补偿修正，使湿度出现"阶跃"性的跳跃，使精度降低，出现一致性差、线性差的缺点。无论高档次或低档次的电容式湿敏元件，长期稳定性都不理想，多数长期使用漂移严重，湿敏电容容值变化为pF级，1%RH的变化不足0.5pF，容值的漂移改变往往引起几十%RH的误差，大多数电容式湿敏元件不具备40℃以上温度下工作的性能，往往失效和损坏。

本系统中我们使用电容式湿度传感器HS1101，这颗传感器比较常见，适用于一些对精度要求不高的场合。

2.2.2 HS1101简介

1、基本参数

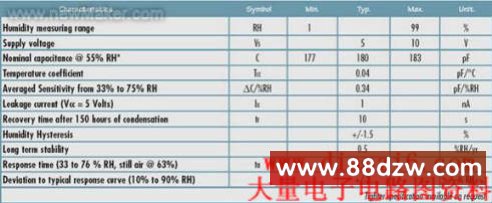

如图 2.3。如果没有特别标注，默认下图的测量温度Tα=25℃，测量时HS1101工作频率为10KHz。

图 2.3 HS1101参数图

2、特性曲线

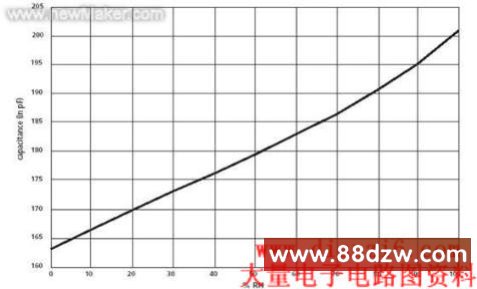

如图 2.4。测量温度Tα=25℃，测量时HS1101工作频率为10KHz。

图 2.4 HS1101特性曲线

2.3 硬件电路

2.3.1 SPCE061A最小系统

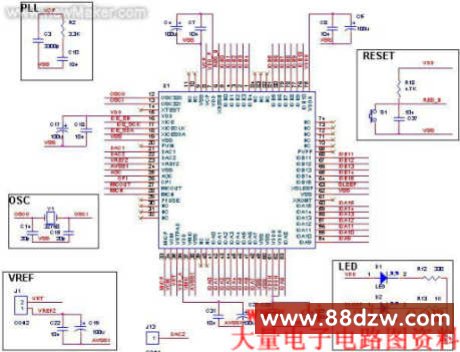

本方案使用SPCE061A精简开发板（61板）作为单片机最小系统。61板包括SPCE061A芯片及其外围的基本模块，外围模块包括：晶振输入模块（OSC）、锁相环外围电路（PLL）、复位电路（RESET）、指示灯（LED）等，如下图所示。

图 2.5 SPCE061A最小系统

2.3.2 电容式湿度传感器HS1101电路模块

由于湿度传感器HS1101是电容式的，所以要想办法测量得到它的电容，利用单片机没有办法直接读到，但是利用SPCE061A的Feedback功能可以测得HS1101所在RC电路的工作频率，这样就可以计算得到它的电容。

为了减小误差，利用一个固定电容和一个电阻构成另一个Feedback电路，作为湿度传感器HS1101的基准。
