SPCE061A在语音环境湿度测量仪的应用

文章摘要： 图 3.4 语音播放任意三位数流程图3.1.5 中断服务程序流程图 FIQ的中断服务程序如图 3.5。FIQ中断服务程序主要功能是调用F_FIQ_Service_SACM_S480函数解码并输出。 IRQ2中断服务程序如图 3.6。IRQ2中断服务程序有两个功能：一是保存TimerA的计数值；二是为了配合湿度测量函数，设置定时时间溢出标志，如果进入这个中断服务程序，说明定时溢出。 图 3.6 IRQ2中断服务程序流程图4 结语 湿度测量本身比温度测量复杂的多，主要是由于湿度受温度、大气压的影响。对于电容式湿度传感器来说，更是难上加难，因为测量电容本身也是一个非常复杂的过程。SPCE061A

SPCE061A在语音环境湿度测量仪的应用,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

图 3.4 语音播放任意三位数流程图

3.1.5 中断服务程序流程图

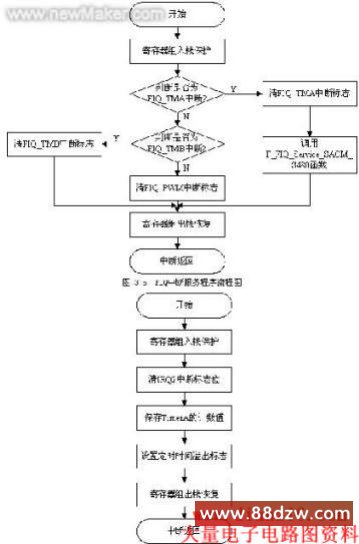

FIQ的中断服务程序如图 3.5。FIQ中断服务程序主要功能是调用F_FIQ_Service_SACM_S480函数解码并输出。

IRQ2中断服务程序如图 3.6。IRQ2中断服务程序有两个功能：一是保存TimerA的计数值；二是为了配合湿度测量函数，设置定时时间溢出标志，如果进入这个中断服务程序，说明定时溢出。

图 3.6 IRQ2中断服务程序流程图

4 结语

湿度测量本身比温度测量复杂的多，主要是由于湿度受温度、大气压的影响。对于电容式湿度传感器来说，更是难上加难，因为测量电容本身也是一个非常复杂的过程。SPCE061A的Feedback功能给这种测量提供了很大的方便，利用固定电阻和电容式湿度传感器形成RC振荡电路，接在Feedback的输入和输出端，这样通过测量频率，很容易就能得到电容式湿度传感器的电容，根据标定值就可以得到测量湿度。 (end)
