1 MCP3421封装形式与结构

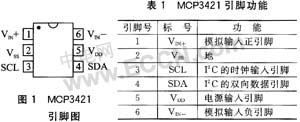

　　MCP3421是Microchip公司△-∑A／D转换器系列的一款18位分辨率器件，采用SOT23-6封装。图1为MCP342引脚分布图，各引脚的功能如表1所列。MCP342内部采用了Microchip专利的差分开关电容△-∑转换及数字滤波技术，专为需要高分辨率和低功耗的应用而设计。在这种应用中，空间和低功耗是设计的首要考虑因素。MCP3421可在2.7～5.5V单电源下电压工作，并消耗很低的电流。在VDD=3 V、单次转换、1 sps条件下，电流消耗仅为39μA(典型值)。其内部功能框图略--编者注。



2 MCP3421的工作原理

　　MCP3421为一个全差分、18位分辨率且具有自校正功能的△-∑A／D转换器，内部内部包括△-EA／D转换器、可编程增益放大器(PGA)、时钟振荡器和I2C串行接口，以及2.048 V电压基准源5部分。MCP3421设计简单、极易配置，允许设计工程师通过最小配置获得精确的测量结果。

2.1 △-∑A／D转换器

　　MCP3421△-∑A／D转换器包括一个差分开关电容△-∑调制器和一个数字滤波器。调制器测量差分模拟输入电压(经内部PGA放大)，并将其与内部电压基准相比较。MCP3421内部集成了2.048 V电压基准。数字滤波器从调制器接收到高速数据流，经数字滤波器处理后输出一个数字代码。MCP3421输出的数字代码是PGA增益、输入信号和内部电压基准的函数。在固定配置下，输出数字代码与两个模拟输入引脚问的电压差成正比。输出代码限定在一定的数目范围内，该范围取决于代表输出码所需的位数，同时也与采用的转换速率有关，如表2所列。

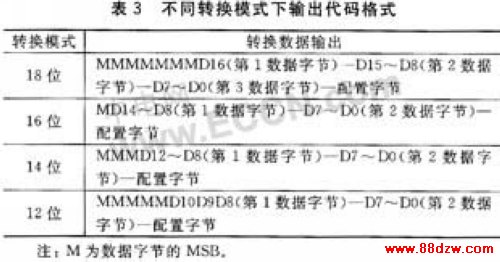

　　MCP3421输出代码采用二进制补码的形式，最大的n位代码为2n-1，而最小的n位代码为-2n-1。MCP3421输出的所有代码均右对齐，并且经过符号扩展。不同转换模式下输出代码的格式如表3所列。



2.2 时钟振荡器

　　MCP3421内部包括时钟振荡器，该时钟电路驱动△-∑调制器和数字滤波器工作。用户可通过设置配置寄存器来选择MCP3421的采样速率为3.75、15、60或240sps。MCP3421不能采用外部调制器输入时钟。

2.3 自校准

　　MCP3421集成了自校准电路。自校准系统连续工作并不需要用户干涉。MCP3421在每次转换时进行失调电压和增益的自校准。这样在温度和电源电压变化时仍可提供可靠的转换结果。

2.4 I2C串行接口

　　MCP3421通过I2C串行接口与主机进行通信。MCP3421只能作为从器件，并提供8个可选I2C地址。MCP3421的I2C接口支持标准(100 kbps)、快速(400kbps)和高速(3.4 Mbps)三种模式，且与I2C总线协议完全兼容。

　　用户可通过I2C接口读／写MCP3421内的配置寄存器，进而改变器件的工作模式并查询器件的工作状态。同时，I2C接口也用于读取转换后的数据代码。设置配置寄存器的时序图和18位模式下从MCP3421读取转换数据的时序图略--编者注。

3 MCP3421的应用

　　MCP3421可广泛应用于各种需要低功耗和高精度A／D转换器的系统中，例如基于热电偶或热电阻的温度测量，压力或流量的测量等。MCP3421在这些应用电路中连接非常简单。下面简单介绍MCP3421的应用和连接。

3.1 与单片机的连接

　　MCP3421与具有I2C接口的单片机的连接方式非常简单。图2所示的单片机测量系统中，MCP3421与其他器件(EEPROM、温度传感器)等共享I2C总线，并可以标准、快速或高速三种模式与单片机进行通信。由于I2C总线是一种漏极开路驱动，所以SCL和SDA线都需要上拉电阻。上拉电阻的大小取决于总线的工作速率和总线电容。
