一、前言：
　　于自控界PLC、DCS可说是最主要的控制器，所有的信号进出、控制逻辑的执行及数据交换的通信功能等都是由PLC、DCS等处理。但是最近数几年来由于PC产业科技的发展长，无论是CPU速度、内存容量或者网络相连等技术都有关键性的发展。另一方面各种应用系统的功能规格必须更有弹性更容易整合，使得原本各种厂牌的PLC、DCS都提供自己的网络系统，也都必须具备PC的主流网络通信规格：Ethernet。
　　 由自控系统的使用观点来看，DCS是以制程过程控制为主，故对于PID Loop控制及各种Advance Control较为专精，且包含专属的监控系统。PLC是用于电路的顺序控制，故以电路方式的Ladder程序设计为主，监控系统则搭配使用PC版或专用触控屏幕等。因为工业界对于自动控制的功能要求越来越复杂，以往单纯的PLC、DCS等系统已经无法满足各种设计系统需求。对于如何善用PC Base controller此种产品，以补足PLC、DCS所达不到的功能，又是另一种新的发展方向。笔者使用泓格I-7188系列产品开发许多种应用系统，特地整理出一些心得报告，提供业界先进参考。
　　泓格I-7188系列产品配备80188 CPU，256K或512K内存，数个COM Port以及Ethernet网络port。操作系统为MiniOS7，此与DOS极为类似，执行单一Task，但是设计者可以完全掌控所有相关硬设备，反而不会有类似MS Windows系统的复杂性而影响应用系统的稳定性。所以将I-I-7188加上特定功能的应用系统，就会变成一种全新的产品，此为软件附加价值典型的应用，也是自控应用系统设计者一种最新的利器。以下笔者提出数种应用系统例，以及设计此种系统的注意要点，希望与同业间有兴趣者相互切磋此方面的应用。
　　二、应用例说明：

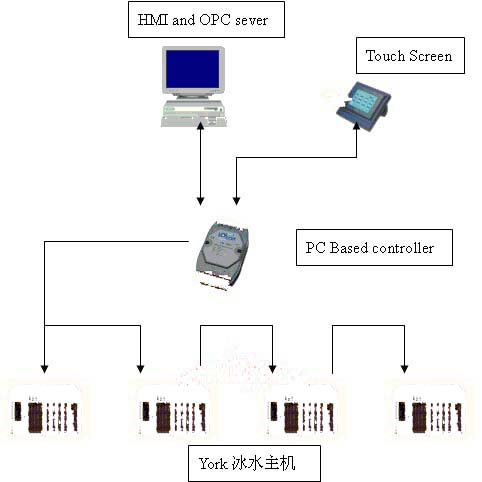

　　1.大型冰机系统的连接
　　

　　主要功能：
　　* I/O及内部点数共计：Relay: 1024点， Register: 1204点。
　　* RS485连接多台多型式的冰水主机，York专属冰机通信规约。
　　* 多埠RS232C架构可同时连接PC监控系统及多台触控式人机接口(Modbus通信规约)。
　　* 监控系统以 InduSoft Studio 及 Modbus OPC 做系统整合。
　　* 提供 user define 数学及逻辑公式，以计算各种冰水主机运转效率。例如：
　　 1.D100= (D101 +10.0) * SIN(D20)。
　　 2.R10= (R1 and R2) or ( D0 >= D1)。
　　* 提供PID Loop control以控制檔板。

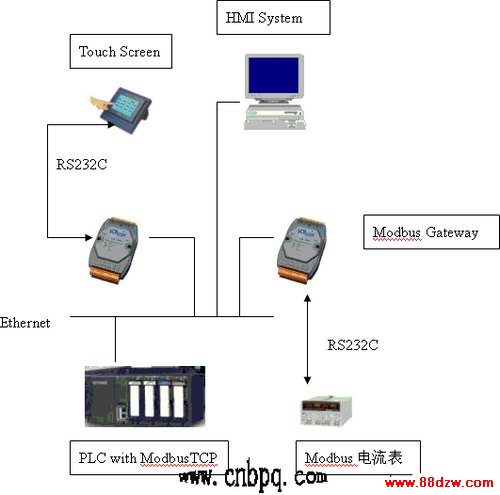

　　2.通信转换器应用(1)：Modbus Serial/TCP Protocol Gateway
　　

　　主要功能：
　　* Modbus为自控业界最主流的通信规约，目前通信技术已经发展至Ethernet。Modbus也提供ModbusTCP的通信规约，但是许多自控设备还是提供Modbus Serial方式，通信规约的转换Modbus Gateway成为必要的设备。
　　* Modbus Gateway对通信数据处理，采取完全transparent mode保证转换数据的完整性。
　　* 可变成一对多方式，增加使用的便利性。
　　* 通信系数设定后，正式使用不需操作，只要Power ON即可。

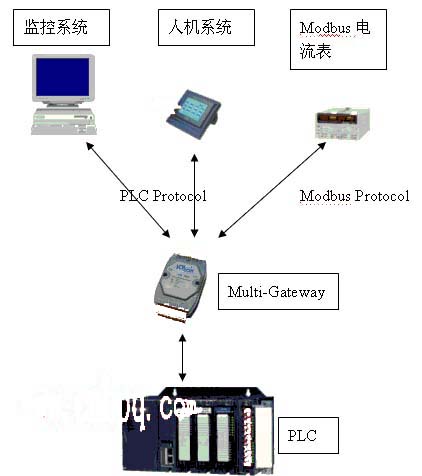

　　3.通信转换器应用(2)：PLC one port to Multi-port Gateway
　　

　　主要功能：
　　* PLC的Serial通信模块只能接一个监控系统，接第二个监控系统必须再另一片通信模块，又要接外部Modbus设备时，必须专属的Modbus模块，如此整体系统价位增加。可用Multi-Gateway设备将一个通信埠以time sharing方式分成三个埠使用。
　　* 对每个通信埠都可单独设定其通信系数，及所要通信的PLC Protocol或Modbus Protocol。
