基于AT89S51单片机的监控与管理系统的设计,标签:单片机开发,单片机原理,单片机教程,http://www.88dzw.com1 引言
在学校宿舍、课室、图书馆、商场等场所的出入口,如果采用监控与管理系统,就可以对进出的人数进行统计,可以利用录音设备或显示设备进行温馨提示的管理工作,也可以在非进入时间进行监控报警等处理。基于AT89S51单片机的监控与管理系统由于采用了单片机进行控制,大大简化了外围硬件电路的设计,系统结构简单。同时,该系统可以进行很多的扩展,如实现多机通讯,对更大的场合进行监控与管理等。
2 系统硬件结构
2.1结构框图

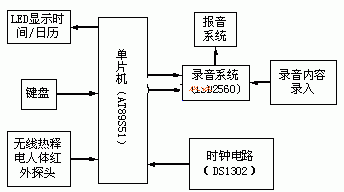

图1 基于AT89S51单片机的监控与管理系统的结构框图
图1所示是基于AT89S51单片机的监控与管理系统的结构框图。该系统采用了AT89S51单片机系统来控制系统的工作,采用语音专用录音芯片,同时也加上时钟芯片,这样就可以根据自己和场合的需要进行不同的录音,发出适合的报音信号,而且也可以实时显示时钟、日历等,如果选用液晶显示电路,还可以进行文字显示,用于温馨提示,消息或新闻的发布等。本处只介绍利用语音IC实现报音的提示功能。
该系统由于采用了单片机的软件编程实现控制各模块电路的工作,并且可以通过键盘进行参数的设置,实现了自动控制,使得该系统变得更加完整,功能更多,同时可以进行扩展。
2.2 工作原理
1、 硬件组成

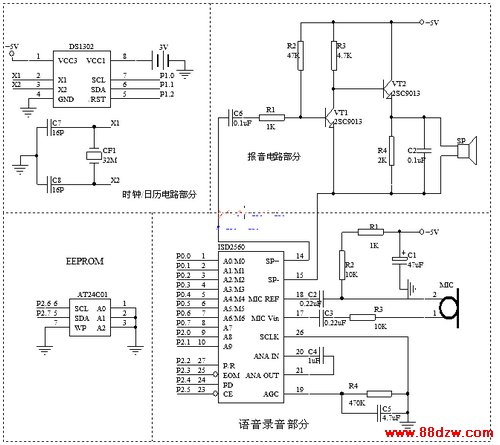

图2 各模块单元电路
该系统由AT89S51单片机最小系统电路为主要结构,利用其I/O口进行数据的采集和控制。图2是各单元电路。
该电路的工作原理是:首先由无线热释电人体红外探头根据人体恒温(37℃)发出特定波长(10uM)的红外线,通过菲泥尔滤光片增强后聚集到红外感应源上,再经热释电元件产生一定的电荷信号并送往单片机,此时单片机马上读取当前时间,并与之前单片机设定的时间段进行比较,如果发现当前时间落在所设时间段范围内,则向录音电路芯片发出控制信号,把相应时间段的录音内容送到报音电路,然后由报音电路通过放大电路放大后驱动扬声器,发出相应的声音;若发现当前时间没有落在所设时间段范围内,则不响应该次无线热释电人体红外探头送进来的中断信号,即后面的全部工作将不再进行下去,而是等待下一个中断信号的过来。
各芯片与单片机的连接如下:
①语音录音芯片占单片机P0的8个I/O口及P2.0~P2.5共6个I/O口;其中单片机的P0口、P2.0和 P2.1分别与ISD2560的地址线相连,用以设置语音段的起始地址。P2.2~P2.5用以控制录放音状态。P1.7用于录音键控制。
②时钟芯片占用单片机P1.0~P1.2共3个I/O口;
③键盘显示电路占用单片机P1.3~P1.6共4个I/O口。
④存储器E2PROM占用P2.6和P2.7共2个I/O口
⑤数据采集结果为外中断输入请求信号。
2.3 单元电路设计
1、单片机最小系统
该部分包括两部分:单片机最小系统及串行E
