 以单片机8031为核心组成的采集、保护和通信模块，通过RS485的连接，与486工控微机构成了分布式35 kV变电站的自控系统，实现变电站的计量、保护和控制等功能，以达到变电站的无人值守或少人值守。

      1　概述

　　变电站设备和线路的安全保护是维持电网正常运行和用户安全用电的重要保证，随着电子技术和计算机应用技术的发展，以微处理器为核心的自动控制保护系统正逐步取代传统的继电保护装置，成为变电站重要的组成部分。在这里，我们提出了一种基于单片机8031的变电站自动控制保护系统，该系统能实现35 kV变电站的事故保护、计量、投切控制、实时显示打印、建立数据库等功能，满足35 kV变电站对设备、线路的保护、测量和控制，达到无人值守或少人值守。

      2　系统硬件结构和功能

　　系统硬件由工控微机系统、通讯板、线路(设备)保护计量板、电压监测保护计量板组成。在设计中采用上、下位机结构，上位机为工控微机系统，主机为486 以上档次工控PC机，配以键盘、打印机、大屏幕显示器、鼠标等输入输出设备；下位机(分机)为线路(设备)保护计量板单元，每一单元为独立的单片机采集保护系统，通过通讯线路与上位机联系；而通讯板则起到上下桥梁的作用，通过RS485与下位机形成一对多通讯网(框图如图1所示)。

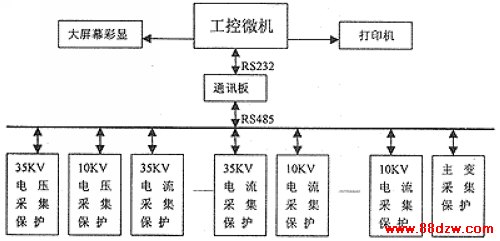

图1　系统结构框图

       2.1　工控微机系统
　　

      完成整个系统的人机对话，显示各线路(设备)状态和计量数据、保护动作信息等，命令控制断路器的分合闸操作，并且具有密码辨别身份以及操作重复确认的安全操作措施，还可实现自动抄表，保护动作记录，操作记录，数据查询，自动生成各种报表，远动等功能。

      2.2　下位机
　　

      根据继电保护的要求，整个35 kV变电站必须完成：

      ①10 kV，35 kV线路和主变过流、过流速断、过负荷保护及该回线的计量测量；

      ②电容的过、欠压保护；

      ③主变的差动保护；

      ④10 kV及35 kV母线电压的采集测量及过、欠电压保护；

      ⑤分合闸操作等功能。为实现以上目标，我们在进行各功能模块设计时，采用8031工业单片机为核心，辅以存贮器、电流(或电压)传感器、A/D转换电路、断路器驱动电路、通讯连接电路等，分别组成电流采集、保护控制板，电压采集、保护控制板，主变差动保护控制板，功率因素采集板，脉冲电度表电度采集板。采集保护端的硬件大同小异，其框图如图2所示。

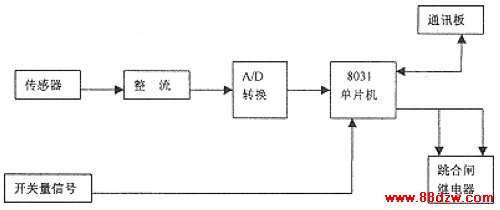

图2　采集保护端框图

　　电流采集控制板的传感器采用分档式传感器，该传感器将线路(10 kV或35 kV及主变电流)互感器二次0 A～5 A电流转换成0 V～2.5 V的电压信号，经12位的A/D转换器转换成数字信号供8031单片机读取，经与机内贮存的整定值比较判断后完成线路或主变的过流保护、时限速断、速断、纵差动等保护功能。对轻、重瓦斯，油开关，隔离开关，接地开关，储能开关等开关量，则直接进入8031的P1口，由8031读入片内RAM相应的位，软件判断其状态并作出相应的保护动作指令或防误操作指令。
