　　凌力尔特公司 (Linear Technology Corporation) 推出采用 3mm x 3mm DFN 封装的 2A、36V 降压型开关稳压器和线性控制器 LT3500。该器件于 3V 至 36V (40VMAX) 的 VIN 范围工作，非常适用于汽车应用中的负载突降和冷车发动情况。其 2.3A 内部开关在电压低至 0.8V 时可以提供高达 2A 的连续输出电流。开关频率从 250kHz 至 2.2MHz 是用户可编程的，使设计师能够优化效率，同时避开关键的噪声敏感频段。集成的 LDO 控制器加上 NPN 晶体管确保主通道或作为第二个通道有非常低的输出噪声。高开关频率允许使用小的外部电容器和电感器，再加上 3mm x 3mm DFN-10 封装，使 LT3500 可组成占板面积非常紧凑和高热效率的解决方案。

　　LT3500 的主开关采用了高效率 2.3A、450mVCESAT 开关，其单芯片中集成了必需的振荡器、控制和逻辑电路以及 LDO 控制器。特别的设计方法在宽输入电压范围内实现了高效率，同时其电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其他特点包括电源良好标记和软启动功能。

　　以 1,000 片为单位批量购买，每片 LT3500EDD 的起价为 3.25 美元。LT3500IDD 经过测试，保证在 -40oC 至 125oC 的工作结温范围内工作，每片价格为 3.90 美元。而 LT3500HDD 也经过测试及保证在 -40oC 至 150oC 的工作结温范围内运作，价格为每片 4.15 美元。所有版本都有现货供应。

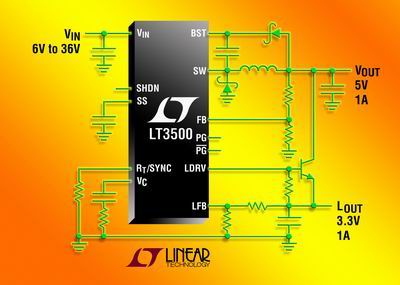

照片说明： 采用 3mm x 3mm DFN 封装、具 LDO 控制器的 36V、2A (IOUT)、
2.2MHz 降压型开关稳压器

性能概要：LT3500
• 宽输入范围：3V 至 36V 工作，最大值为 40V
• 在整个输入范围内提供短路保护
• 2A 输出电流能力
• 在 250kHz 至 2.2MHz 范围内以可调/可同步固定频率工作
• 软启动/跟踪功能
• 输出可调至 0.8V
• 具 13mA 输出能力的可调线性稳压器/驱动器
• 具互补输出的电源良好比较器
• 低停机电流：12uA
• 耐热增强型 3mm x 3mm DFN 封装
