　　当除霜器不工作时，可用测试灯或电压表进行检测。如在后窗上测不出电压，再在开关、继电器总成上检测。值得注意的是，电栅接铁不良也能使除霜器不工作。由于大多数除霜器电路中装有继电器，因此不可能指示灯发亮而后窗电栅实际不通电。要检测电栅导线情况，可将电压表负极引线和车身金属部分连接，将正极探针在电栅导线上由供电一侧向接铁一侧移动，此时电压值应降低。

　　在后窗无霜情况下，要检测电栅全部导线的情况比较困难。此时可以用哈气的办法使后窗蒙上霜，然后再接通除霜器，通过这种办法可较快地了解所有导线的工作情况。

　　现以北京现代索纳塔轿车为例，说明电动后视镜和后窗除霜的故障检修方法。

　　（1）电动后视镜的故障检修

　　1）检查电动后视镜开关

　　①从驾驶席门饰拆下电动后视镜开关总成。

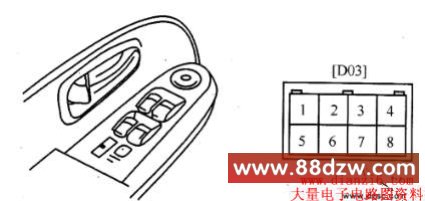

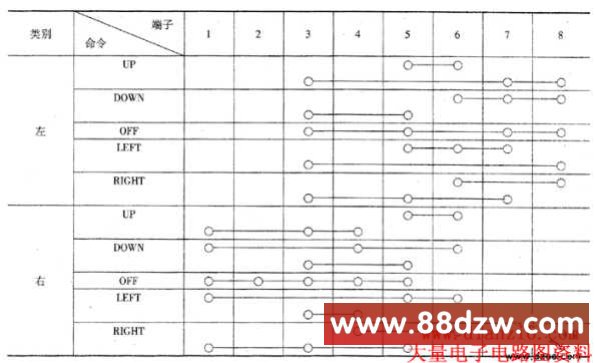

　　②按照表1所列检查导线连接器各端子之间的导通状态，电动后视镜开关及端子如图1所示。

　　2）检查电动后视镜执行器

　　①分离电动后视镜执行器导线连接器。

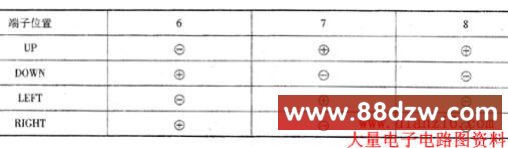

　　②按照表2和表3所示，将蓄电池（12V）连接在各端子之间（如图2所示），检查执行器工作是否正常，如果执行器工作不正常，则应更换执行器。

　　（2）后窗除霜器的故障检修

　　1）后窗除霜器加热丝的检查

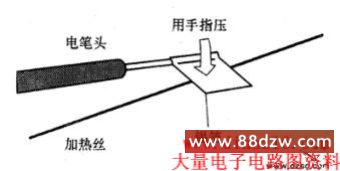

　　①用电阻表检查加热丝的导通状态时，为了防止加热丝受损伤，在电阻表的电笔头上绕上锡箔，如图3所示。检查时，用手指把锡箔紧压在加热丝上，沿着加热丝滑动。

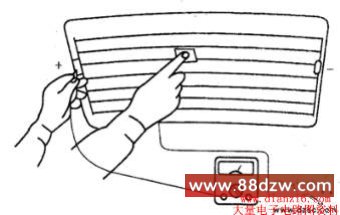

　　②后窗除霜器开关打在ON位置，用上述方法检查各加热丝中央到（＋）极的咆压，正常电压指示为6V。后窗除霜器加热丝检测方法（一），如图4所示。

　　③如果加热丝中央到（＋）极之闽电压为12V，说明该加热丝断路。

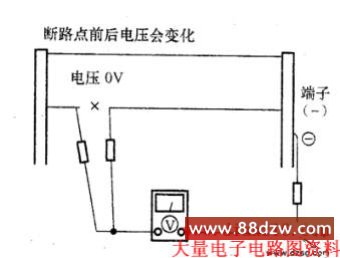

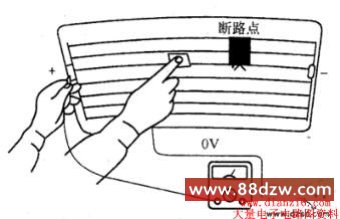

　　④如果加热丝中央到（＋）极之间的电压指示为0V，说明该加热丝中央到（－）极之间断路。后窗除霜加热丝检测方法（二），如图5所示。
