　　如图所示，这种电路一般分为先整流后分流或先分流后整流两种。为了减轻整流器件的负担，目前基本上全部采用先分流后整流的方式，如图a、b所示，通常该电路称为电阻分流扩大量程电路。其优点是：电路简单、成本较低。但是这种电路有一个最大的缺点：在测量电流时，由于本身消耗电能太大，在低压电路中的差值太大，而且刻度的直线性较差。为了克服分流电路的这一缺点，实现刻度的直线性和减少测量中功率损耗，在某些万用表中也有采用图c、d所示电路的，这种电路称之为电流互感器扩大量程电路。

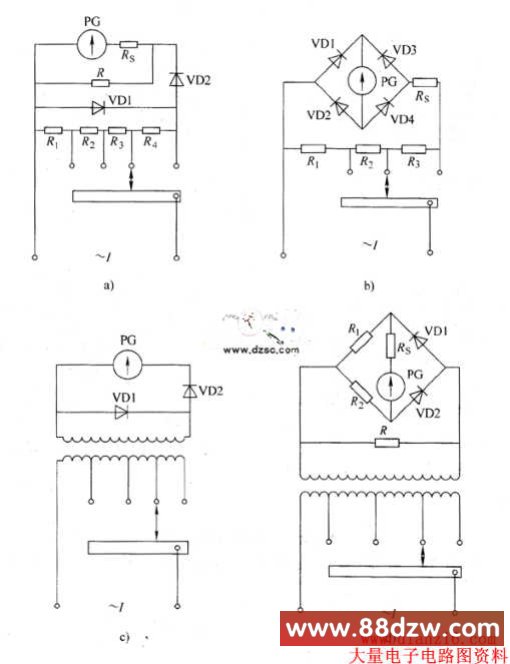

　　图 交流电流测量原理

　　a）闭路抽头半波整流交流电流表 b）闭路抽头仝波憋流交流电流表 c）用电流互感器扩大蚩程的半波整流交流电流表 d）用电流互感器扩大量程的半波整流交流电流表
