　　一般情况下管形骨架上的绕线是在骨架旋转时导线作往返运动。如果要解决电感的自谐振频率，可以使用分节的管形骨架来减小分布电容。每次绕满一个分节。很多尺寸都有多达3节的管形骨架。

　　表列出了标准单节管形骨架的绕线能力。多节骨架的绕线窗口面积比单节的略小，所以在同样情况下，绕线的线径可能要小一号。

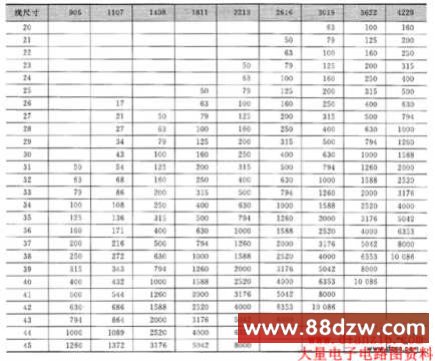

　　表 标准管形骨架的绕线能力

　　由于气隙存在，壶形磁芯内部磁导率并不是均匀分布的。若骨架是部分填满的，则AL将随绕组高度的下降而减小。图反映了2616型磁芯的AL随绕线高度变化的情况。当气隙比较大时，这个影响变得越来越明显。

　　为了在50kHz～1MHz或2MHz的工作频率范围内获得最大的Q值，应该改用绞合线。绞合线和实心线的等效关系见表。

　　设计者根据用途要求可以使用各种各样的办法确定最佳的磁芯尺寸、材料和气隙。根据要求，某些参数比另一些参数更重要。一般而言，Q和温度系数是首要参数。Q值标准曲线可以从Magnetics公司或本书所附的光盘上获得。使用这些Q值曲线可以按照Q值要求快速地选择最佳的磁芯。通常，大尺寸磁芯有较高的Q值，较小的温度系数，能较好地避免饱和效应。

　　给定磁芯尺寸，应该选择保证足够Q值的最低A，＿，以使温度系数和饱和效应最小。工作区域应该被限制在曲线的上升部分，以避免磁芯及介质损耗和自谐振。

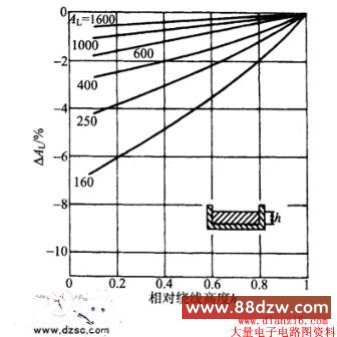

　　图 2616型壶形磁芯的AL随绕线高度的变化
