阻性功率分配器
[09-12 11:16:26] 来源:http://www.88dzw.com 电路基础 阅读:8687次
文章摘要:阻性功率分配器本质上是维持所有端口阻抗相同并把一个信号分配到多个端口的电阻分压器,它们没有端口间的隔离。换句话说,即使在理想的端口匹配条件下,到达一个端口的信号会出现在其他所有端口上。图所示为一个“N”路功率分配器,其中, N=全部端口数-1所有电阻都等于R,由下式计算:式中,R。是所有端口的阻抗。本质上阻性功率分配器的效率非常低。以dB表示的衰减是:因此,一个两路功分器(三个端口,N=2)的功率衰减是6dB,一个四路功分器的功率衰减是12dB等。由于所有端口阻抗都匹配,电压衰减的dB数精确等于式(8.102)的结果。这个值也是端口之间的隔离度。图 阻性功率分配
阻性功率分配器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com阻性功率分配器本质上是维持所有端口阻抗相同并把一个信号分配到多个端口的电阻分压器,它们没有端口间的隔离。换句话说,即使在理想的端口匹配条件下,到达一个端口的信号会出现在其他所有端口上。
图所示为一个“N”路功率分配器,其中, N=全部端口数-1
所有电阻都等于R,由下式计算:
式中,R。是所有端口的阻抗。
本质上阻性功率分配器的效率非常低。以dB表示的衰减是:
因此,一个两路功分器(三个端口,N=2)的功率衰减是6dB,一个四路功分器的功率衰减是12dB等。由于所有端口阻抗都匹配,电压衰减的dB数精确等于式(8.102)的结果。这个值也是端口之间的隔离度。

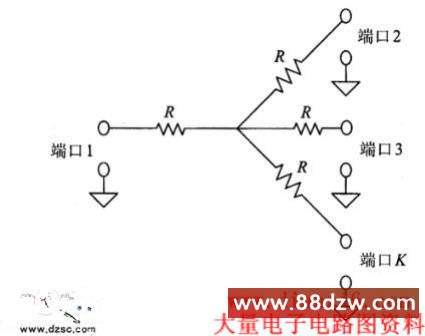

图 阻性功率分配
