　　工控机硬件配备后，形成了一个最基本的工业计算机，接下来要做的事情是安装操作系统。在安装的过程中，需要有原厂提供的系统光盘，该系统光盘中含有本块主板所需的驱动程序，而操作系统在安装过程中，经常需要这些驱动程序才能顺利地将各个设备安装到系统中。

　　PCI系列数据采集卡，这类卡的安装比较简单，对于研华公司的PCI系列数据采集卡来讲，只要先在系统中装好驱动程序，热爱后关机-插卡-开机，系统就可以自动找到新硬件并自动安装相应的驱动程序，其他公司的PCI设备可能会提供相应.inf文件，用户可以在安装板卡的时候指定相应的.inf文件给安装程序。系统自动地为PCI设备分配中断和基地址，用户无需关心。

　　ISA系列数据采集卡的安装相对于PCI数据采集卡略显麻烦电，ISA卡需要手动配置板卡的中断和基地址。这就要求用户首先要了解自己的系统上述两类资源中有哪一些是空闲可用的。

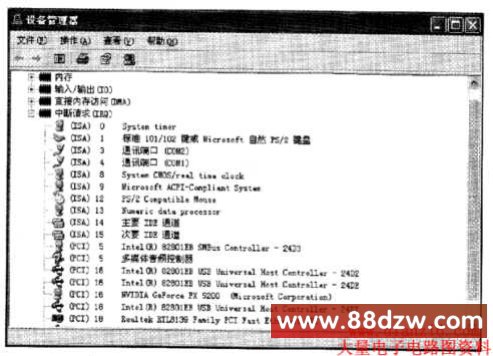

　　例如：Windows　2000系统夏，鼠标右键单击“我的电脑”选择“属性”菜单项，进入“硬件”属性页，单击“设备管理器”按钮，然后选择“查看”：依类型排序资源“菜单，可以查看哪些中断和基地址是别其他设备占用的了，如图所示。

　　在找到了系统中可用的资源之后，用户就可以根据这些资源的情况通过板卡上的跳线设置中断，通过拨码开关设置板卡的基地址。下面以研华公司的PCL818HD为例讲解板卡的安装。
