整流平滑电路的类型

文章摘要：图1（a） ～（d）所示为四种电容输入型基本电路，图2所示为其工作电压、电流波形。由图知，J期间电容充电，同时供给负载功率。在（Ts/2-t）期间，电容等中蓄积的能量供给负载。负载电流Io为图3所示为扼流圈输入型基本电路，用于负载电流Io较大的电路，扼流圈L1的作用是抑制尖峰电流。图1 电容输入型基本电路图2 工作波形图3 扼流圈输入型基本电路开关电源的输入整流电路大多采用电容输入型，其原因是：①开关电源多采用脉宽调制方式，空载时开关晶体管的导通时间非常短。其导通时间随开关电源的设计方法不同而异，也有采用控制开关晶体管电路的延时进行的间歇开关工作，这时，若采用扼流圈输入型整流电路，接近空载时，

整流平滑电路的类型,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　图1（a） ～（d）所示为四种电容输入型基本电路，图2所示为其工作电压、电流波形。由图知，J期间电容充电，同时供给负载功率。在（Ts/2-t）期间，电容等中蓄积的能量供给负载。负载电流Io为

　　图3所示为扼流圈输入型基本电路，用于负载电流Io较大的电路，扼流圈L1的作用是抑制尖峰电流。

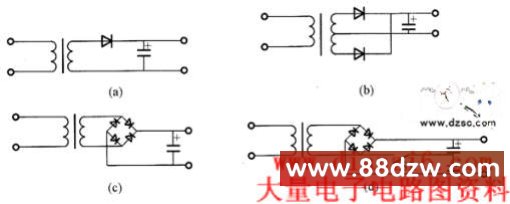

　　图1 电容输入型基本电路

　　图2 工作波形

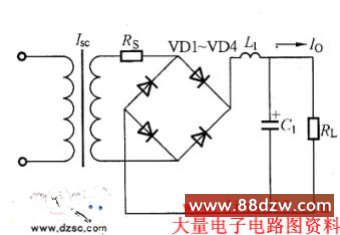

　　图3 扼流圈输入型基本电路

　　开关电源的输入整流电路大多采用电容输入型，其原因是：①开关电源多采用脉宽调制方式，空载时开关晶体管的导通时间非常短。其导通时间随开关电源的设计方法不同而异，也有采用控制开关晶体管电路的延时进行的间歇开关工作，这时，若采用扼流圈输入型整流电路，接近空载时，扼流圈的电感量变为临界值，整流电路由扼流圈输入型变为电容输入型。为此，从满载到空载变动时，整流输出电压中仅扼流圈的工作电压变动较大，空载时有可能进入间歇开关区域。②开关电源的特点是效率高而体积小，若使用扼流圈时，为提高负载调整率需要接入较大扼流圈及阻尼电阻。③扼流圈可能与二次侧滤波回路产生谐振。
