　　故障现象：2000款奥迪A6 1.8T轿车偶尔在点火开关关闭后，发动机不熄火。

　　故障诊断与排除：首先用万用表测量15号线，发现有12V电压（正常情况下点火开关关闭后15号线应该没有电压），说明15号线与30号线短路。

　　首先检查了点火开关上的触点，点火开关上的15号端子和30号端子没有短路，但发现当关闭点火开关车辆没有熄火的情况下，如果踩下制动踏板（角虫动制动灯开关）车辆就熄火了。

　　从电路图可知，制动灯开关上第4端子接的是30号线，第2端子接的是15号线（如图所示），如果这两个端子之间短路就会造成这种故障。

　　于是拆下制动灯开关，用手反复操作推杆，同时用万用表测量2、4端子之间的导通情况，发现在某些时候2、4端子是通的，用手摇晃制动灯开关能听到里边有“哗哗”的声音。将制动灯开F47关解体发现开关中的簧片折了一个头。这个簧片有时会卡在原本不应该导通的2、4端子之间，使15号线和30号常火线导通，因而出现了上述的故障。更换制动灯开关后试车，故障排除。

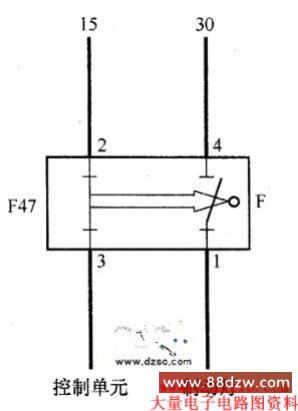

　　图 制动灯开关电路示意图
