　　卤素灯也称为卤钨灯。卤素灯灯丝为钨丝，灯管内除充有适量的氩气，还充人了溴或碘微量卤素，因此而得其名。卤素灯和白炽灯一样，属于热辐射光源。卤素灯光效、寿命与显色指数均优于普通白炽灯，故在展示厅、商业厨窗、摄影、摄像、剧院、城市亮化等照明场合，有着广泛的应用，其作用是其他光源不可替代的。在全球电子镇流器市场，低压照明电子变压器占有10％的份额。

　　低压卤素灯额定工作电压大多仅为12V。若采用220V的工频市电供电，需使用笨重的铁芯(降压)变压器。采用电子变压器替代老式铁芯变压器，具有尺寸小、重量轻、节材、节电等优点。

　　低压卤素灯电子变压器与荧光灯电子镇流器一样，都是将工频转变为几十kHz的高频。在电路结构上二者十分相似，大多都采用半桥逆变拓扑。但是，由于卤素灯是一种电阻性负载，故卤素灯电子变压器与荧光灯电子镇流器比较，存在一些不同点，现在具体表以下几个方面。

　　1)卤素灯电子变压器不需要预热和触发启动时序；

　　2)卤素灯电子变压器DD总线电压是全波整流的AC线路电压，无需大容量滤波电容器；

　　3)卤素灯电子变压器的线路功率因数接近1，并且无需采用功率因数校正(PFC)；

　　4)输出是经隔离的高频低压，安全性好。

　　采用分立元器件设计和制作电子变压器，若使其具有保护功能和调光功能，需要增加很多元器件。基于IR公司生产的智能半桥驱动器芯片IR216l的电子变压器，无需可饱和磁环变压器，仅需用少量元器件，则可实现高性能和高可靠及调光功能。基于IR2161的基本低压照明电子变压器电路

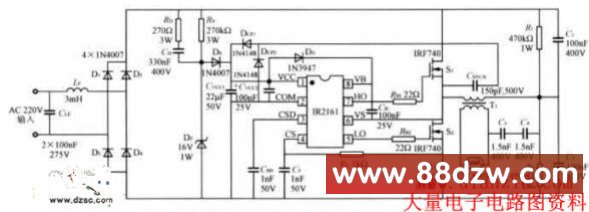

　　下图为基于IR216l的100W／12 V卤素灯电子变压器基本电路图。
