传输线上传播时串扰现象

文章摘要：串扰影响两个网络之间的信号完整性，它是指有害信号从一个网络串到相邻网络。任何一对网络之间都存在串扰，通常把噪声源所在的网络称为动态网络或是攻击网络，而把受干扰而产生噪声的网络称做静态网络或受害网络。注意，网络是包括驱动源、信号路径、接收器、返回路径和驱动源的一个完整系统，一个网络中的每一个环节都可能产生干扰，也可能被干扰。所有的线性无源系统都满足叠加原理，在同一个网络上传输的多个信号互不影响。某一网络可能同时受到多个网络的干扰，根据叠加原理，从其中一个攻击网络上耦合到此静态网络上的信号与其上面的原有信号完全无关。同时也就说明，一个网络上接收的噪声是各个噪声源影响的叠加。如图所示，若攻击网络1在

传输线上传播时串扰现象,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　串扰影响两个网络之间的信号完整性，它是指有害信号从一个网络串到相邻网络。任何一对网络之间都存在串扰，通常把噪声源所在的网络称为动态网络或是攻击网络，而把受干扰而产生噪声的网络称做静态网络或受害网络。注意，网络是包括驱动源、信号路径、接收器、返回路径和驱动源的一个完整系统，一个网络中的每一个环节都可能产生干扰，也可能被干扰。

　　所有的线性无源系统都满足叠加原理，在同一个网络上传输的多个信号互不影响。某一网络可能同时受到多个网络的干扰，根据叠加原理，从其中一个攻击网络上耦合到此静态网络上的信号与其上面的原有信号完全无关。同时也就说明，一个网络上接收的噪声是各个噪声源影响的叠加。

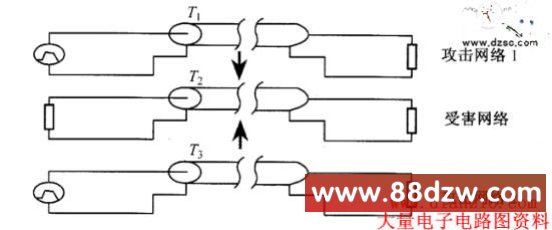

　　如图所示，若攻击网络1在受害网络上产生的噪声电压为VN1，攻击网络2在受害网络上产生的噪声电压为VN2，则受害网络上总的噪声电压为VN1＋YN2，但是两个噪声互不干扰的独自传输，它们和有用信号一样，受到的瞬态阻抗一样，而且遇到阻抗突变时同样会发生反射。

　　图　串扰叠加原理
