容性负载的反射

文章摘要：当信号上升沿到达此电容时，这个并联在信号路径和返回路径之间的容抗会引起负反射。为了尽量减小这种不连续的影响，并联阻抗越大越好，通常要求加载电容的容抗Zg远远大于传输线特性阻抗Zo，即Zc＞＞Zo图5 中途容性负载变化时的接收端波形根据经验，定义Zc＞5Zo也就是说，电路中允许并联跨接的最大电容为可见，随着时钟频率的升高和上升沿的变短，对电路中寄生并联电容的限制越来越大，也给PCB设计和元件选择提出更高的要求。 上一页 [1] [2]

容性负载的反射,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　当信号上升沿到达此电容时，这个并联在信号路径和返回路径之间的容抗会引起负反射。为了尽量减小这种不连续的影响，并联阻抗越大越好，通常要求加载电容的容抗Zg远远大于传输线特性阻抗Zo，即

　　Zc＞＞Zo

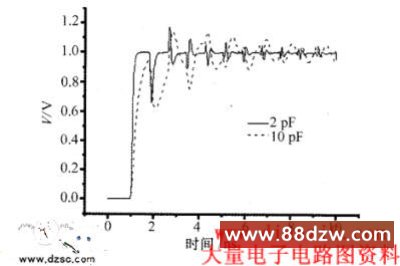

　　图5 中途容性负载变化时的接收端波形

　　根据经验，定义

　　Zc＞5Zo

　　也就是说，电路中允许并联跨接的最大电容为

　　可见，随着时钟频率的升高和上升沿的变短，对电路中寄生并联电容的限制越来越大，也给PCB设计和元件选择提出更高的要求。

　　
