可控硅应用电路-可控硅触发电路,标签:电子电路基础,模拟电路基础,http://www.88dzw.com可控硅在实际应用中电路花样最多的是其栅极触发回路,概括起来有直流触发电路,交流触发电路,相位触发电路等等。
可控硅应用电路举例

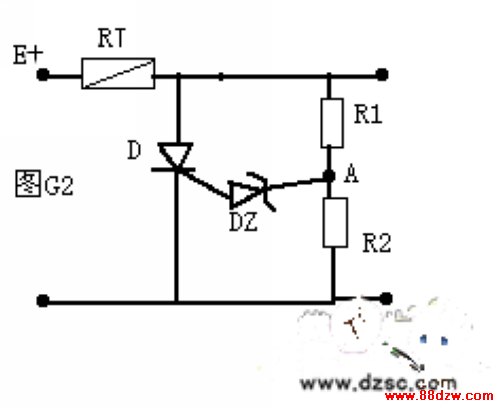

1. 可控硅应用电路_直流可控硅触发电路:如图G2是一个电视机常用的过压保护电路,当E+电压过高时A点电压也变高,当它高于稳压管DZ的稳压值时DZ道通,可控硅D受触发而道通将E+短路,使保险丝RJ熔断,从而起到过压保护的作用。
2. 可控硅应用电路_相位可控硅触发电路:相位触发电路实际上是交流触发电路的一种,如图G3,这个电路的方法利用是RC回路控制触发信号的相位。当R值较少时,RC时间常数较少,触发信号的相移A1较少,因此负载获得较大的电功率;当R值较大时,RC时间常数较大,触发信号的相移A2较大,因此负载获得较少的电功率。这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
