平行走线长度对串扰的影响
[09-12 11:24:56] 来源:http://www.88dzw.com 电路基础 阅读:8209次
文章摘要:保持其他参数不变,改变平行走线的长度,但是保证其长度大于饱和长度,如图所示为平行走线长度分别为3 In和6 In时的近端串扰和远端串扰电压波形。图 平行走线长度不同时的近端和远端串扰走线长度越长,近端串扰的持续时间越长,大小没有明显的差别,但远端串扰的持续时间与信号上升沿有关,持续时间基本不变,但噪声幅度明显随平行走线增长而变高。综合上面两种因素,在布线资源允许的情况下,应尽可能增大线间距(差分走线除外)并减小两根或多根信号线的平行长度。
平行走线长度对串扰的影响,标签:电子电路基础,模拟电路基础,http://www.88dzw.com 保持其他参数不变,改变平行走线的长度,但是保证其长度大于饱和长度,如图所示为平行走线长度分别为3 In和6 In时的近端串扰和远端串扰电压波形。

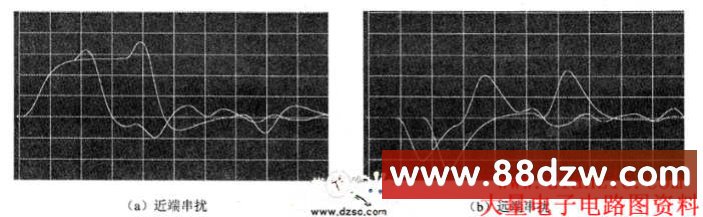

图 平行走线长度不同时的近端和远端串扰
走线长度越长,近端串扰的持续时间越长,大小没有明显的差别,但远端串扰的持续时间与信号上升沿有关,持续时间基本不变,但噪声幅度明显随平行走线增长而变高。综合上面两种因素,在布线资源允许的情况下,应尽可能增大线间距(差分走线除外)并减小两根或多根信号线的平行长度。
Tag:电路基础,电子电路基础,模拟电路基础,电路基础
