线间距对串扰的影响

文章摘要：保持其他参数不变，改变线间距S，分别为2mil、5mil和10mil，受干扰微带线近端和远端的串扰波形如图1所示。图 线间距不同时的近端和远端串扰如图所示，线间距为2 mil、5 mil和10 mil时，近端串扰电压峰值分别为463 mV、360 mV、269 mV，远端串扰电压峰值分别为－279 mV、－250 mV、－202 mV。可见，随着布线间距的减小，线间的串扰越来越严重。因此，在进行实际的高速电路布线时，应该慎重对待信号线之间的串扰，因为高速信号线对邻近走线的串扰可能会导致门级的误触发，而这样的问题在电路调试过程中是很难被轻易发现并解决的。

线间距对串扰的影响,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　保持其他参数不变，改变线间距S，分别为2mil、5mil和10mil，受干扰微带线近端和远端的串扰波形如图1所示。

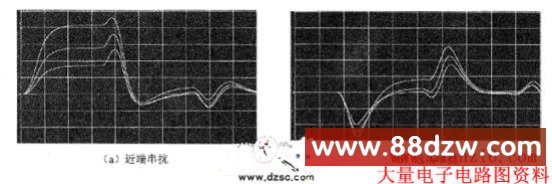

　　图 线间距不同时的近端和远端串扰

　　如图所示，线间距为2 mil、5 mil和10 mil时，近端串扰电压峰值分别为463 mV、360 mV、269 mV，远端串扰电压峰值分别为－279 mV、－250 mV、－202 mV。可见，随着布线间距的减小，线间的串扰越来越严重。因此，在进行实际的高速电路布线时，应该慎重对待信号线之间的串扰，因为高速信号线对邻近走线的串扰可能会导致门级的误触发，而这样的问题在电路调试过程中是很难被轻易发现并解决的。
