RC震荡_RC振荡器的几种接法
[09-12 11:25:23] 来源:http://www.88dzw.com 电路基础 阅读:8732次
文章摘要:1.最简单的RC振荡器 这种振荡器特点是:T≈(1.4~2.3)R*C 电源波动将使频率不稳定,适合小于100KHz的低频振荡情况。2.加补偿电阻的RC振荡器T≈(1.4~2.2)R*C,电源对频率的影响减小,频率稳定度可控制在5%3.环行RC振荡器 4.采用TTL反相RC振荡器,频率可达50MHz5.采用两三极管构成的RC振荡器 ,其中R5=R8,R7=R6,C5=C6 欢迎转载,信息来自(www.88dzw.com)

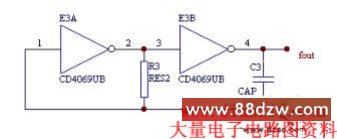

RC震荡_RC振荡器的几种接法,标签:电子电路基础,模拟电路基础,http://www.88dzw.com1.最简单的RC振荡器
这种振荡器特点是:T≈(1.4~2.3)R*C 电源波动将使频率不稳定,适合小于100KHz的低频振荡情况。
2.加补偿电阻的RC振荡器
T≈(1.4~2.2)R*C,电源对频率的影响减小,频率稳定度可控制在5%

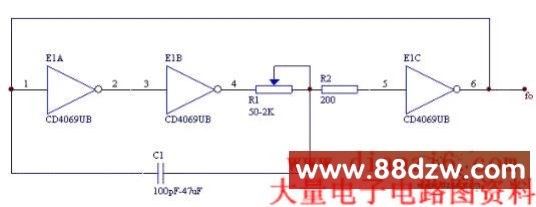

3.环行RC振荡器
4.采用TTL反相RC振荡器,频率可达50MHz
5.采用两三极管构成的RC振荡器 ,其中R5=R8,R7=R6,C5=C6
欢迎转载,信息来自(www.88dzw.com)
