差动放大器电路图-差动放大电路工作原理分析,标签:电子电路基础,模拟电路基础,http://www.88dzw.com差动放大器电路是由特性相同的两放大管(称差动对管)及其他元件组成的电路结构对称的放大电路,利用对称性来实现电路的相互补偿,减少零点漂移。
差动放大电路工作原理

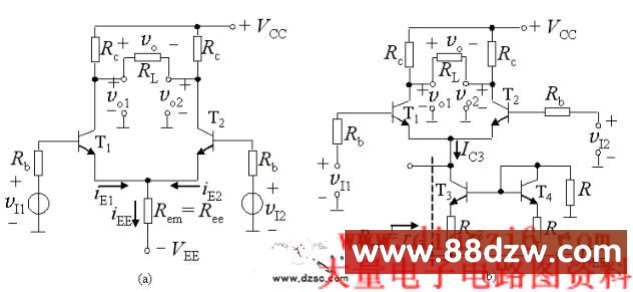

基本差动放大电路:下图为差动放大器的两种典型电路。其中左图为射极偏置,右图为电流源偏置。
差动放大电路图 (a)射极偏置差放 (b)电流源偏置差放
差动放大电路有两个输入端子和两个输出端子,因此信号的输入和输出均有双端和单端两种方式。双端输入时,信号同时加到两输入端;单端输入时,信号加到一个输入端与地之间,另一个输入端接地。双端输出时,信号取于两输出端之间;单端输出时,信号取于一个输出端到地之间。因此,差动放大电路有双端输入双端输出、单端输入双端输出、双端输入单端输出、单端输入单端输出四种应用方式。上面两个差动放大器电路均为双端输入双端输出方式。
差动放大电路的外信号输入分差模和共模两种基本输入状态。当外信号加到两输入端子之间,使两个输入信号vI1、vI2的大小相等、极性相反时,称为差模输入状态。此时,外输入信号称为差模输入信号,以vId表示,且有:
当外信号加到两输入端子与地之间,使vI1、vI2大小相等、极性相同时,称为共模输入状态,此时的外输入信号称为共模输入信号,以vIC表示,且:
当输入信号使vI1、vI2的大小不对称时,输入信号可以看成是由差模信号vId和共模信号vIc两部分组成,其中

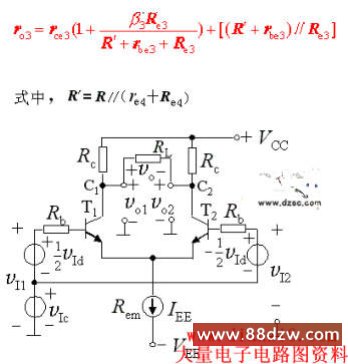

根据上述,可得到下图的统一的简化差动放大电路。其中,IEE为差动对管公共射极支路的静态电流,Rem表示公共射极于地之间的动态电阻,即Rem=ro3, ro3为下图电流源电路的动态输出电阻:
差动放大电路简化电路。
