智能模块IPM

文章摘要：智能模块IPM问世已有十多年了，现有110kW的模块可供变频器选用。它是先进的混合集成功率器件，将ICBT、驱动电路、保护电路集成化，因此具有高速、高效、低耗的特点，其优化门极驱动及保护电路、欠电压锁定、电流传感功能芯片等对过电流和短路保护更为优越，整体的可靠性大为提高。IPM有四种形式：单管封装（H），双管封装（D），六合一封装（C），七合一封装（R）。由于IPM通态损耗和开关损耗都比较低，可使散热器减小，因而整机尺寸也可减小，又有自保护能力，降低了在开发和使用中过载情况下损坏的机率，国内外55kW以下的变频器多数采用IPM模块。IPM模块在结温为125℃，栅控电压为13.5～16.5V时，

智能模块IPM,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

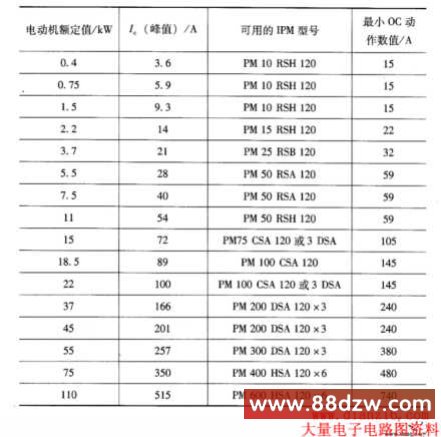

　　智能模块IPM问世已有十多年了，现有110kW的模块可供变频器选用。它是先进的混合集成功率器件，将ICBT、驱动电路、保护电路集成化，因此具有高速、高效、低耗的特点，其优化门极驱动及保护电路、欠电压锁定、电流传感功能芯片等对过电流和短路保护更为优越，整体的可靠性大为提高。IPM有四种形式：单管封装（H），双管封装（D），六合一封装（C），七合一封装（R）。由于IPM通态损耗和开关损耗都比较低，可使散热器减小，因而整机尺寸也可减小，又有自保护能力，降低了在开发和使用中过载情况下损坏的机率，国内外55kW以下的变频器多数采用IPM模块。IPM模块在结温为125℃，栅控电压为13.5～16.5V时，可安全地工作。IPM的短路保护（SC）、过电流保护（OC）、欠电压保护（UV）、过热保护（OT）、过电压保护（OV）等较全面。常用的IPM模块见表。
