齿槽转矩是由转子的永磁体磁场同定子铁心的齿槽相互作用，在圆周方向产生的转矩。此转矩与定子的电流无关，它总是试图将转子定位在某些位置。在变速驱动中，当转矩频率与定子或转子的机械共振频率一致时，齿槽转矩产生的振动和噪声将被放大。齿槽转矩的存在同样影响了电机在速度控制系统中的低速性能，和位置控制系统中的高精度定位。解决齿槽转矩脉动问题的方法主要集中在电机本体的优化设计上。

　　（1）斜槽法 定子斜槽或转子斜极是抑制齿槽转矩脉动最有效且应用广泛的方法之一，该方法主要用于定子槽数较多且轴向较长的电机。实践表明，采用斜槽角度为10°时，齿槽转矩的基波转矩幅值相当于直槽时的90％，3次谐波幅值相当于直槽时的30％，5次谐波幅值相当于直槽时的19％。值得注意的是，为产生恒定的电磁转矩，反电动势波形必须是平顶宽度大于120°的理想梯形波，而斜槽或斜极引起的绕组反电动势的正弦化将会增大电磁转矩纹波。因此，选择合适的斜槽角度是有效抑制齿槽转矩脉动的关键。

　　（2）分数槽法 该方法可以提高齿槽转矩基波的频率，使齿槽转矩脉动量明显减少。但是，采用了分数槽后，各极下绕组分布不对称，从而使电机的有效转矩分量部分被抵消，电机的平均转矩也会因此而相应减小。

　　（3）磁性槽楔法 采用磁性槽楔法就是在电机的定子槽口上涂压一层磁性槽泥，固化后形成具有一定导磁性能的槽楔。磁性槽楔减少了定子槽开口的影响，使定子与转子间的气隙磁导分布更加均匀，从而减少由于齿槽效应而引起的转矩脉动。由于磁性槽楔材料的导磁性能不是很好，因而对于转矩脉动的削弱程度有限。

　　（4）闭口槽法 闭口槽即定子槽不开口，槽口材料与齿部材料相同。因槽口的导磁性能较好，所以闭口槽比磁性槽楔能更有效地消除转矩脉动。但采用闭口槽，给绕组嵌线带来极大不便，同时也会＇大大增加槽漏抗，增大电路的时间常数，从而影响电机控制系统的动态特性。

　　（5）无齿槽绕组 为了消除齿槽转矩脉动，可采用无槽绕组的永磁无刷直流电机，这种结构的电机定子可使用非导磁铁心的无齿槽空心杯定子结构（见图），能够彻底消除了齿槽转矩脉动的影响；但绕组电感显著减小，一般只有几μH到几十μH，因此定子电流中的PWM分量非常明显。

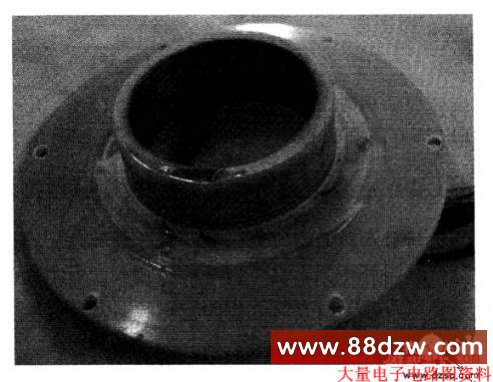

　　图 无齿槽空心杯绕组
