使用电容变压器降低电感量
[09-12 11:27:32] 来源:http://www.88dzw.com 电路基础 阅读:8573次
文章摘要:要求 利用电容变压器修改图(c)中的电路,使1.91H的电感降低为100mH。源和负载终端阻抗仍保持为600Ω。解 ①需要变换的电路如图(a)所示。为了进行电容变换,将0.013 29μF的电容用两个电容值为其两倍的电容串联代替,电路图重画为图(b)。为了使电感从1.91H减小到100mH,首先把图(b)中虚线右边网络的阻抗减小到原来的100mH/1.91H,或者0.052 36倍。使用图(d)所示的电容变换方法便得到图(c)所示的电路,其输入的负值电容已被抵消。②为了完成变换,输出端阻抗必须恢复到原来的600Ω。再运用电容性变换,并取N2=600/31.42=19.1,便可得(d)所示的最终
使用电容变压器降低电感量,标签:电子电路基础,模拟电路基础,http://www.88dzw.com要求 利用电容变压器修改图(c)中的电路,使1.91H的电感降低为100mH。源和负载终端阻抗仍保持为600Ω。

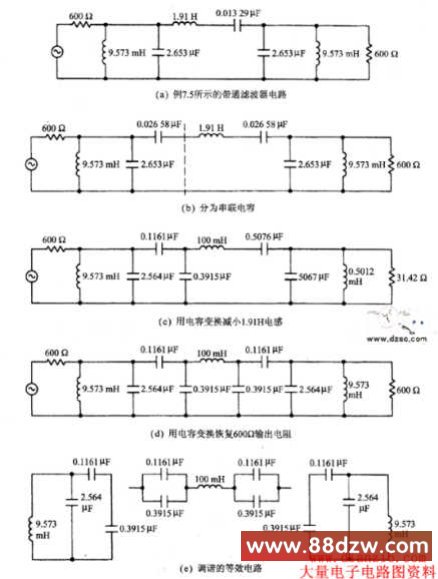

解 ①需要变换的电路如图(a)所示。为了进行电容变换,将0.013 29μF的电容用两个电容值为其两倍的电容串联代替,电路图重画为图(b)。
为了使电感从1.91H减小到100mH,首先把图(b)中虚线右边网络的阻抗减小到原来的100mH/1.91H,或者0.052 36倍。使用图(d)所示的电容变换方法便得到图(c)所示的电路,其输入的负值电容已被抵消。
②为了完成变换,输出端阻抗必须恢复到原来的600Ω。再运用电容性变换,并取N2=600/31.42=19.1,便可得(d)所示的最终电路。由于图(b)电路的对称性质,因此两次电容变换也是对称的。
③每个并联谐振回路,采用断开邻近串联谐振支路电感的方法实现调谐;每个串联谐振电路,采用短路邻近并联谐振支路电感的方法实现调谐,如图(e)所示。
图 滤波器的电容变换电路
