负反馈放大器
[09-12 11:28:17] 来源:http://www.88dzw.com 电路基础 阅读:8380次
文章摘要:4)频带宽 射随器是一个百分之百的电压负反馈电路。对于管子本身的频率特性,抽反馈有展宽频带的作用,是通过负反馈的自动调节作用,使输出电压随频升高而下降得慢些、小些,因此展宽了频带。分析指出,负反馈使上限频率提高一个反馈深度。由图5.2-8可知,其上限频率 式中CO为分布电容及负载电容。若满足条件则上限频率(2)射极跟随器实用电路1)复合管射随器 图5.2-10示出一个复合管射随器实际电路。此电路为大功率放大器,第一管采用小功率开关管3AK20C作为推动级,第二管采用大功率管3AA12C。以上是用两个同型管子组成复合管,实际中也可以用异型管子组成复合管,复合管的采用主要是增大等效的B。复合管用于
负反馈放大器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com4)频带宽 射随器是一个百分之百的电压负反馈电路。对于管子本身的频率特性,抽反馈有展宽频带的作用,是通过负反馈的自动调节作用,使输出电压随频升高而下降得慢些、小些,因此展宽了频带。分析指出,负反馈使上限频率提高一个反馈深度。由图5.2-8可知,其上限频率
式中CO为分布电容及负载电容。
若满足条件
则上限频率
(2)射极跟随器实用电路
1)复合管射随器 图5.2-10示出一个复合管射随器实际电路。此电路为大功率放大器,第一管采用小功率开关管3AK20C作为推动级,第二管采用大功率管3AA12C。以上是用两个同型管子组成复合管,实际中也可以用异型管子组成复合管,复合管的采用主要是增大等效的B。复合管用于射随器有助于增大输入电阻,也有助于减小输出电阻。复合管电路亦称为“达林顿”电路。
图5.2-10复合管射随器
2)自举式跟随器 自举电路是提高偏置电路等效输入电阻的有效方法。图5.2-11为自举式射随器,采用自举来提高射随器的输入电阻,其原理是RB8下端电位随上端电位升高而升高,使RB8两端的交流压降为零,即对交流而言RBA相当于开路,从而避免了由于偏置电路的分流作用而降低输入电阻。
图5.2-11 自举式射随器

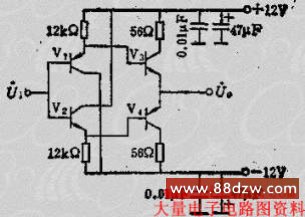

3)互补式跟随器 图5.2-12示出改进型互补跟随器电路,它相当于有两对NPN与PNP管组成的复合管电路,其特点是由于相互补偿不会出现交叉失真,输入电阻很高,等效B很大,以致使该电路增益很接近于1。它的典型应用是高速取样保持电路的保持放大器的输出级。
图5.2-12 互补式跟随器
