负反馈放大器
[09-12 11:28:17] 来源:http://www.88dzw.com 电路基础 阅读:8380次
文章摘要:负反馈放大器在晶体管放大器基本理论中,已讨论过直流负反馈可以稳定静态工作点,使放大器稳定地工作在线性区。除此之外,在放大电路中引入交流负反馈还可以提高增益的稳定性、减小非线性失真、展宽频带以及按照需要改变输入阻抗和输出阻抗,使放大性能得到很大改善。因此,尽管负反馈会使增益下降,但在实际放大电路中几乎都有应用。1、框图、基本反馈方程式负反馈电路类型很多,但根据反馈网络从基本放大电路输出取样方式(电压或电流)的不同可分为电压反馈和电流反馈:而根据反馈信号引回到输入端求和方式的不同,又分为串联反馈和关联反馈。综上所述,负反馈放大器分为四种类型,如图5.2-8所示,表5.2-8示出它们的基本反馈方程式
负反馈放大器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com负反馈放大器
在晶体管放大器基本理论中,已讨论过直流负反馈可以稳定静态工作点,使放大器稳定地工作在线性区。除此之外,在放大电路中引入交流负反馈还可以提高增益的稳定性、减小非线性失真、展宽频带以及按照需要改变输入阻抗和输出阻抗,使放大性能得到很大改善。因此,尽管负反馈会使增益下降,但在实际放大电路中几乎都有应用。
1、框图、基本反馈方程式

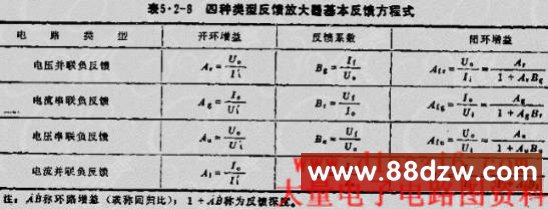

负反馈电路类型很多,但根据反馈网络从基本放大电路输出取样方式(电压或电流)的不同可分为电压反馈和电流反馈:而根据反馈信号引回到输入端求和方式的不同,又分为串联反馈和关联反馈。综上所述,负反馈放大器分为四种类型,如图5.2-8所示,表5.2-8示出它们的基本反馈方程式。

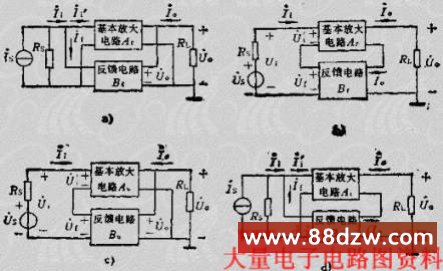

图5.2-8 四种类型负反馈放大方框图
A 电压并联负反馈 B电流串联负反馈 C 电压串联负反馈 D 电流关联负反馈
负反馈放大器的闭环增益A1,并环增益A和反馈系数B的基本关系式称基本关系式称基本反馈方程。
反馈深度是反映反馈强弱的重要物理量,其值越大负反馈越强。当反馈很深,即|AB|》1时,称为深度负反馈,则闭环增益
2、负反馈对放大器性能的影响

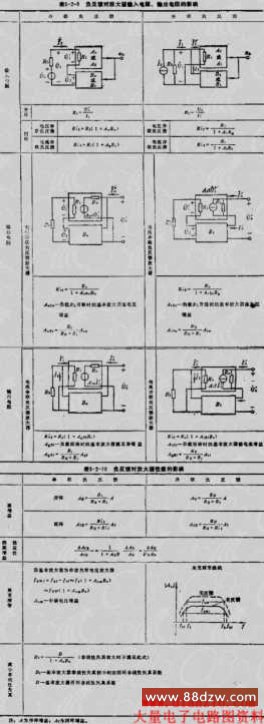

负反馈放大电路,以降低增益为代价,可改善许多性能。表5.2-9给出负反馈对输入电阻、输出电阻的影响;表5.2-10给出负反馈对放大器其他几项主要性能的影响;表5.2-10给出负反馈对放大器其他几项主要性能的影响。
3、射极跟随器
射极跟随器 是典型的单谐电压串联负反馈放大电路,其电路图如图5.2-9所示。
图5.2-9 射极跟随器电路
(1)射极跟随器特点
1)电压增益小于1,通常很接近于1,而且为正值。
2)输入电阻高、可达几十千欧。
式中H10为晶体管输入内阻。
3)输出电阻小,可小到数十欧。当计信号源内阻影响时,输出电阻为
