滤波器类型
[09-12 11:28:43] 来源:http://www.88dzw.com 电路基础 阅读:8258次
文章摘要:滤波器类型电子设置中应用的滤波器种类繁多,但根据其元器件的不同,可分为无源滤波器和有源滤波器两大类。无源滤波器使用的元件是无源元件,在这一大类滤波器中,根据选用的元件特征进行分类见表,此表示出各类滤波器的应用频段,相对带宽及选频功能。通常滤波器又按其频率的选择性分为以下四种形式,见图。1 它的通带由零延伸至某一规定的上限频率F1,阻带由F2延伸至无限大,位于通带和阻带之间的频率称为过渡带。其响应曲线见图a。2 阻带位于低频范围内,通带由F2延伸至无限大,其响应曲线见图b。3 通带限定在两个有限频率F1和F2之间,通带两侧分别是下阻带和上阻带。其响应曲线见图C。4 阻带限定在两个有限频率
滤波器类型,标签:电子电路基础,模拟电路基础,http://www.88dzw.com滤波器类型
电子设置中应用的滤波器种类繁多,但根据其元器件的不同,可分为无源滤波器和有源滤波器两大类。无源滤波器使用的元件是无源元件,在这一大类滤波器中,根据选用的元件特征进行分类见表,此表示出各类滤波器的应用频段,相对带宽及选频功能。

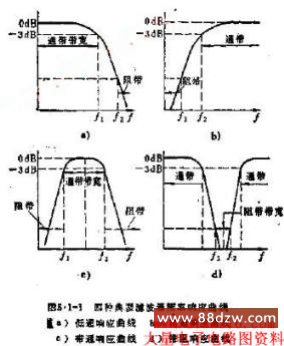

通常滤波器又按其频率的选择性分为以下四种形式,见图。
1
它的通带由零延伸至某一规定的上限频率F1,阻带由F2延伸至无限大,位于通带和阻带之间的频率称为过渡带。其响应曲线见图a。
2
阻带位于低频范围内,通带由F2延伸至无限大,其响应曲线见图b。
3
通带限定在两个有限频率F1和F2之间,通带两侧分别是下阻带和上阻带。其响应曲线见图C。
4
阻带限定在两个有限频率F1与F2之间,阻带两侧分别是下通带和上通带,其响应曲线见图D。
