CMI码简介
[09-12 11:28:47] 来源:http://www.88dzw.com 电路基础 阅读:8468次
文章摘要:CMI码简介CMI又称传号反转码,是一种二电平非归零码。其中“0”码用固定的负、正电平表示,“1”码用交替的正、负电平表示。具有以下优点:(1)不存在直流分量,且低频分量较小;(2)信息码流中具有很强的时钟分量,便于从信号中提取时钟信息;(3)具有一定的检错能力。因此,在高次群的PCM系统中作为接口的码型,在速率低于8 848 kb/s的光纤数字传输系统中被推荐为线路传输码型。CMI码的编码原理及电路实现CMI码是一种1B2B码(一位信息码,二位码元),即将过来的一位码子用两位码子来表示。当过来“0”码时,编码输出固定的“01”码;当过来的是“1”码时,编码输出“00”或者“11”码,并且交替
CMI码简介,标签:电子电路基础,模拟电路基础,http://www.88dzw.comCMI码简介
CMI又称传号反转码,是一种二电平非归零码。其中“0”码用固定的负、正电平表示,“1”码用交替的正、负电平表示。具有以下优点:(1)不存在直流分量,且低频分量较小;(2)信息码流中具有很强的时钟分量,便于从信号中提取时钟信息;(3)具有一定的检错能力。因此,在高次群的PCM系统中作为接口的码型,在速率低于8 848 kb/s的光纤数字传输系统中被推荐为线路传输码型。
CMI码的编码原理及电路实现
CMI码是一种1B2B码(一位信息码,二位码元),即将过来的一位码子用两位码子来表示。当过来“0”码时,编码输出固定的“01”码;当过来的是“1”码时,编码输出“00”或者“11”码,并且交替出现。

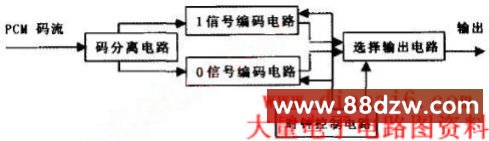

根据上边所述CMI编码原理可知,首先要把过来的PCM码流中的“0”和“1”码分开,然后分别进行编码。编码实现的原理框图如图2所示。
由CMI编码原理可知,输入码为“1”码时,编码输出交替出现“00”和“11”码。因此,在电路中必须设置一个状态来记忆上一次的关于“1”码的编码输
出,这一功能有JK触发器来实现。输入为“0”码时,编码输出为“01”码,电路图如图3所示。
CMI编译码电路的设计:http://www.88dzw.com/soft/study/ms/2010/2010042073684.html
