利用具有负阻特性的隧道二极管,可以构成负阻振荡器。隧道二极管的符号、伏安特性和负阻区的等效电路见图5.3-32。
伏安特性图中,A点为峰点,UP为峰点电压约为几十毫伏,IP为峰点电流约为几毫安;B点为谷点,峰、谷电流比约为5~6。等效电路中,RND为特性曲线上IP、IV两拐点间动态电阻的最小值,CD为结电容,LS和RS分别为引线电感和等效串联电阻,它们的曲线数值一般是:CD=20PF,LS=1~5UF,RS=2~5欧。

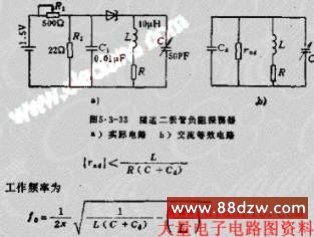

隧道二极管负阻振荡器实用电路见图5.3-33A,其中R1、R2为分压电阻,C1为高频旁路电容,LC是决定振荡频率的回路元件,R为负载电阻(包括回路本身的损耗电阻)。
当忽略引线电感LS和等效电阻RS时,真交流等效电路见图5.3-33B。因此振荡器的起振条件为
隧道二极管负阻振荡器的特点是可以产生极高的振荡频率(可达几千MHZ以上)。其优点是噪声低,对温度变化、核辐射不敏感,电路简单,体积小和成本低。其主要缺点是输出功率和电压都较低,振荡不够瞧稳定。
