四电极晶体振荡器

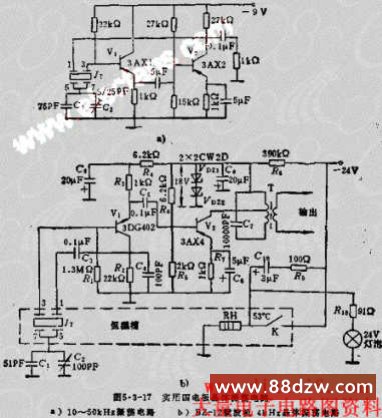

如图5.3-17所示，四电极晶体按昭特殊的弯曲振动原理产生压电效应，谐振频率较低。晶体符号中1、3是反相电极，两者相差180度；5、7电极接在一起使用。

图5.3-17A为10~50KHZ四电极晶体振荡电路。V1为射极输出器，它的输入阻抗高，可减小对晶体的分路作用。V2为共发放大器，其输出与输入反要，依靠晶体本身倒相作用，晶体电极3以与V1输入端电压同相位将反馈电压加到V1的基极，满足振荡的相位条件，电路产生振荡，微调C2可将频率调到标称值。

图5.3-17B是一工作频率为4KHZ的四电极晶体振荡电路。该电路的工作原理基本上与图5.3-17A一样，不同的是：晶体的电极1、3分别接在同一晶体V1的集电极和基极，以构成正反馈；晶体管V2用LC谐振回路作负载，以减少输出电压的非线性失真。

为了提高频率稳定度，电路采取了下列措施：将晶体置入恒温槽内；利用稳压管VDZ1Z、VDZ2和电阻R0组成稳压电路；第一级放大器用射极输出器；负载接在V2的集电极，减少了对石英晶体的影响。

恒温槽内将有加热丝RH和温度继电器K，用以调节槽温度使它经常保持在55正负2度。当槽内低于53度时，K接点闭合，电源-24V经K和RH给恒温槽加热，同时点燃灯泡；当槽内温度超过57度时，K接点断开，停止加热。

图5.3-17中R8、C9和R4、C8构成去耦电路，C4用来降低高频增益，防止产生高频寄生振荡。
