差分对振荡器

文章摘要：差分对振荡器如图5.3-8所示，图中V1、V2为差分对管，V3、V4、R1为主振荡回路，L2为反馈线圈。它的工作原理与单管互感耦合反馈振荡电路相同。不过，由于振荡回路接在V2的集电极上，而反馈电压加在V1的基极上，因此，变压器的正确极性应与单管电路（见图5.3-2A）相反。本振荡电路由于具有差分电路的特点，较之单管互感耦合振荡电路具有的优点是：输出振荡电压幅度稳定性好；频率稳定度高；波形好，非线性失真小。因此获得了广泛的应用。

差分对振荡器,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

差分对振荡器

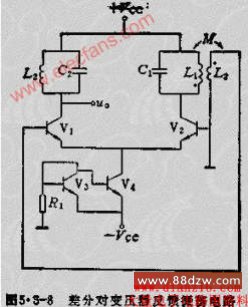

如图5.3-8所示，图中V1、V2为差分对管，V3、V4、R1为主振荡回路，L2为反馈线圈。它的工作原理与单管互感耦合反馈振荡电路相同。不过，由于振荡回路接在V2的集电极上，而反馈电压加在V1的基极上，因此，变压器的正确极性应与单管电路（见图5.3-2A）相反。

本振荡电路由于具有差分电路的特点，较之单管互感耦合振荡电路具有的优点是：输出振荡电压幅度稳定性好；频率稳定度高；波形好，非线性失真小。因此获得了广泛的应用。
