互感耦合振荡器
[09-12 11:29:20] 来源:http://www.88dzw.com 电路基础 阅读:8943次

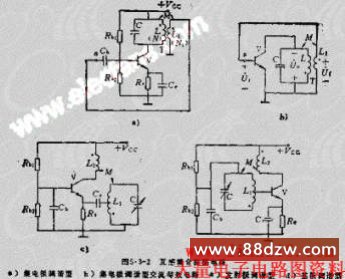

文章摘要:互感耦合振荡器图5.3-2A所示为集电极调谐型互感耦合振荡电路,其调谐回路LC接在集电极电路内。图5.3-2B是它的交流等效电路。电路的工作原理是:断开图中的A点,若共发选频放大器输入U1为上正下负,频率等于LC回路谐振频率的信号,此时放大器集电极负载回路LC等效为一纯电阻,其输出电压UO与UT反相,即UO为上负下正。由变压器T同名端决定了U1为上正下负,也就说U1与U1同相,满足正反馈的相应条件。如果L与L1之间的耦合量M合适,接上A点,电路就可维持正弦振荡,该电路的振荡频率FO、起振条件和反馈系数F分别为式中M为L与L1之间的互感量;RO为折合到LC回路中的等效串联总损耗电路;HIO、HC
互感耦合振荡器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com互感耦合振荡器
图5.3
电路的工作原理是:断开图中的A点,若共发选频放大器输入U1为上正下负,频率等于LC回路谐振频率的信号,此时放大器集电极负载回路LC等效为一纯电阻,其输出电压UO与UT反相,即UO为上负下正。由变压器T同名端决定了U1为上正下负,也就说U1与U1同相,满足正反馈的相应条件。如果L与L1之间的耦合量M合适,接上A点,电路就可维持正弦振荡,该电路的振荡频率FO、起振条件和反馈系数F分别为
式中M为L与L1之间的互感量;RO为折合到LC回路中的等效串联总损耗电路;HIO、HCO、H10、HFO为共发射极晶体管H参数;H10为输出端交流短路时的输入电阻;HFO为输出端交流短路时的正向电流传输系数;HFO为输入交流开路时的反向电压传输系数;HOO为输入端交流开路时的输出电导,下同。
互感耦合振荡电路还可把调谐回路接在发身极电路内或基极电路内,分别构成发射极调谐型和基极调谐型互感耦合振荡电路(见图5.3
比较上述三种电路,集电极调谐型在高频输出方面比其他两种稳定且幅度大,谐波成分较小。
由于基极和发射极之间的输入阻抗比较低,为了不至于过多地影响回路的Q值,故在后两种电路中,晶体管与回路之间采用部分接入方式。
