二运放组成的锯齿波发生器

文章摘要：二运放组成的锯齿波发生器二运放组成的锯齿波发生器如图5.3-39A所示。电路是在二运放组成的三角波发生器（请参见本站 ）的基础上，使积分器的充、放电时间常数不等，而得到锯齿波。为此，将电路中的R换成电阻RC和RD及两个二极管VD1、VD2组成的非线性电阻网络，即构成锯齿发生器波形图5.3-39B中各参数为

二运放组成的锯齿波发生器,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

二运放组成的锯齿波发生器

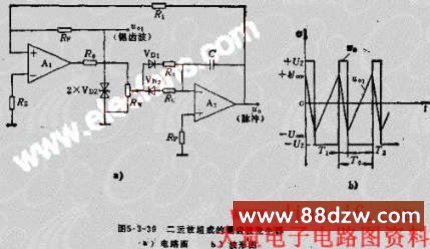

二运放组成的锯齿波发生器如图5.3-39A所示。

电路是在二运放组成的三角波发生器（请参见本站 ）的基础上，使积分器的充、放电时间常数不等，而得到锯齿波。为此，将电路中的R换成电阻RC和RD及两个二极管VD1、VD2组成的非线性电阻网络，即构成锯齿发生器波形图5.3-39B中各参数为
