基本积分电路

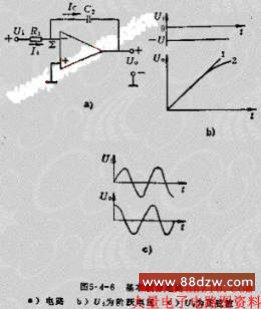

基本积分电路具有反相结构,它的输入回路元件为电阻,反馈回路元件为电容,见图5.4-6A。

节点∑为虚地点,所以I1=U1/R1因为IC=IT,由此可得:

式中T1为积分电路的时间常数;U1为时间T的函数。

设T=0时初始值为0,输入电压为常数,U1=U0则输出就是斜升电压,如图5.4-6B所示。这种基本积分电路又称为密勒积分电路。其输出电压

可见积分电路输出电压UO的相们比输入电压U1超前90度,而UO的幅值则随W的增设而下降。输入输出波形图见图5.4-6C。
