音叉谐振器

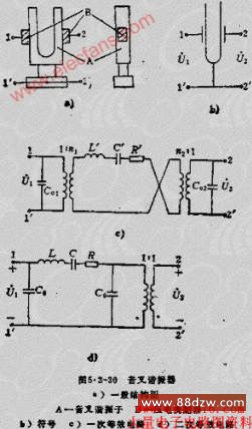

音叉谐振器图5.3-30A是压电音叉谐振器的一般结构图。

其音统治谐振子是用温度系数较小，不是老化的怀弹性镍铭合金钢制成，在两侧各粘合一小块用温度特性良好的锆钛酸铝压电陶瓷制成的压电换能器，其一端为输入，另一端为输出，底部为公共端。两件压电换能器中的一个将电能转换为机械能，激励音叉谐振子振动，另一个将音叉振动产生的机械能转换成电信号输出。

音叉谐振器具有一个固有谐振率真，它与音叉尺寸成反比，尺寸越小，谐振频率越高。由于受尺寸和精密加工的限制，压电音叉谐振器的谐振频率一般限于300HZ~16KHZ范围内。

图5.3-30B、C、D分别为音叉谐振器的符号和一、二次等效电路。图5.3-30C中两个理想变压器是对两个压电换能器的等效；K1、C1和R1分别为音叉机械振动的等效电感，等效电容和等效电阻。
