阶梯波发生器之二

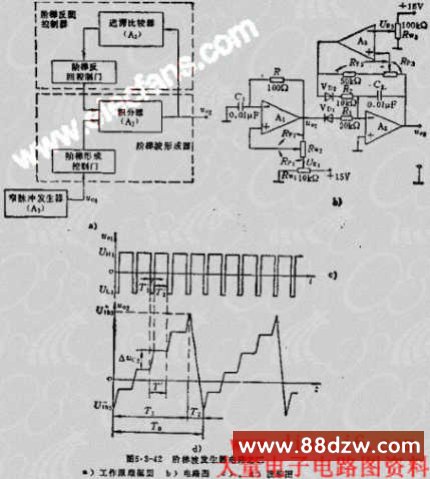

此种发生器其构成不太复杂，并有较好的性能。它是以前述矩形脉冲发生器、锯齿波发生器、迟滞比较器为基本单元电路，并配上二极管非线电路组成。其中二极管非线性电路的功能是控制积分时间常数在不同时间阶段为不同值。其方框图如图5.3-42A所示。

图5.3-42B为按图5.3-42A所示方框图组成的阶梯波发生器电路。图中A1接成窄脉冲发生器，A2接成积分器，A3接成迟滞比较器，VD1为阶梯形成控制门，VD2为阶梯返回控制门。电路的工作过程是：窄脉冲发生器产生如图5.3-42C所示的窄脉冲，在窄脉冲出现期间，阶梯形成控制门被打开，窄脉冲向积分器的积分电容上的电荷保持，故每来一个脉冲便形成一个台阶，如图5.3-42D中T1期间，阶梯反加门被比较器输出端的电位封锁。当积分器的阶梯波达到指定高度时，利用此电位控制迟滞比较器，使其状态转换，于是迟滞比较器的输出电位变化，便将阶梯返回门打开，积分电容在阶梯形成期间积存的电荷释放，回到起始状态。图5.3-42D中的T2即为返回期。自此以后，又开始下一个循环而得到周期性的阶梯波信号UO2。若假设A1的正向饮和电压UH1和负向饱和电压DL1相等，经推导，阶梯波的台阶上升时间（即负的窄脉冲宽度）为
