输出端 (右边) 设有多个输出，其中包括立体声耳机输出以及无需电容器的扬声器输出，另外还有专为麦克风而设的直接输入。因此，只需一颗集成电路便能支持蜂窝式移动电话所需的所有音频功能。

所选用的芯片封装是否合适是决定移动电话成败的关键。先进封装技术——例如美国国家半导体的 micro SMD 封装——可以确保芯片能够执行更多功能。图2 所示的 LM4930 芯片便采用这种封装，面积虽然只有 3.2mm x 3.4mm，但足可容纳 36个焊球。

图像处理

由于数字相机市场不断茁壮成长，因此数字图像处理技术便在强大需求的支持下发展迅速。具备拍照功能的移动电话好像在不多久之前还只是一种甚为稀有的产品。移动电话近年来的发展可说一日千里，初时照相机只夹附在手机外面，现在已发展成为内置的模式，甚至越来越多高档手机产品都以照相机作为必备的功能特色之一。

手机内置的图像处理模块由图像传感器与图像处理器两个部分组成，两个部分都各有特点与要求。



图像传感器可以采用电荷耦合器件 (CCD) 或互补金属氧化的半导体 (CMOS) 技术。但对于移动电话来说，CMOS 技术比 CCD 更优胜，例如 CMOS 技术的供电电压及功耗都较低，而技术集成度也较高。以下便以 CMOS 技术作为范例详细讨论这个问题。

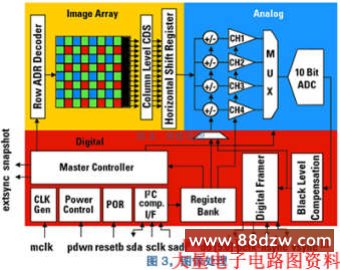

CMOS 传感器负责捕捉图像，办法是将投射在一列列光二极管上的光线转变为电子信号，然后传送给图像处理器，由图像处理器先将这些信号校正，再转为格式化的数据，以供电话的其他子系统使用。结构框图所示的便是典型的图像处理器子系统。这个功能块所执行的功能包括镜头阴影校正、劣质像素校正、颜色内插校正、伽马线校正、颜色空间转换、饱和调节及视觉效果处理。有关信号经过以上的处理，最后才以确认的格式如 YUV 4:2:2 输出。

电源管理

有了图像处理功能，移动电话的功能便更为多样化，也为用户添加更多生活情趣。但若要确保电话能永远留住用户的难忘经历，电池便必须能够应付这些新服务及新功能的额外用电要求。

其实电话的用途一直在变。例如，电话最初只用来传送语音。我们讲完电话后，电话便会处于低功耗状态，直至需要接听另一来电，或再打电话，低功耗状态才会改变。SMS 及 EMS 等功能将电话的用途彻底改变。为了传送 SMS 及 EMS等信息，电话用户必须将电话长期保持在运作状态之中，以便输入短信。照目前情况看，我们将会继续利用电话进行长时间通话或传送信息，可见功耗将会不断增加，这样下去，电话的电池始终会不胜负荷。也许更重要的一点是，上文所提及的新功能远比单纯的语音传送功能耗用的功率多。

目前，电池技术的发展虽然已相当快，但仍然追赶不上外型更小巧、功能更齐备的新一代电话。电话上的彩色显示屏幕耗用很多电能，要延长这类移动电话的电池寿命确是一个大挑战，尤其是电池体积反而越趋细小。

像美国国家半导体这类芯片厂商一直致力为市场提供各式各样的电源管理芯片，确保移动电话的电池可以充分发挥其能源效益及运作效率。

美国国家半导体有一系列出类拔萃的电源管理产品，其中包括 LP398x 与 LP399x 系列低压降稳压器芯片以及 LM260x/1x 系列直流/直流转换器芯片。这些稳压器芯片输出 300mA 电流时，其典型电压只有 120mV。这些芯片还有另一特色，若依靠电池供电的某一区域/子系统无需在某一运作模式中执行工作，这一区域/子系统的供电便会自动关闭，而低压降芯片的典型停机电流不会超过几毫微安 (nA)。

许多移动电话都采用彩色显示屏幕，这是一个非常明显的发展趋势。超扭曲型 (STN) 或薄膜晶体管 (TFT) 显示技术都要依靠白色的发光体提供光源，才可确保显示器能执行正常功能。此外，手机的互动能力、电子游戏的内容及视频的传送都要求屏幕有较大的清晰度及色深。
