微型技术革命的产物智能型电话

蜂窝式移动电话及智能型手机已成为我们日常生活的一部分。这些手机推出不久即大受欢迎，速度之快着实令人惊异。自从数字传输技术面世以来，移动电话不断推陈出新，功能也不断多样化，其变化之大并非今日所能想象。

移动电话市场的蓬勃发展，吸引了不少跨国公司。即使目前经济低迷，预计移动电话市场的全球销量仍将高达 4.7亿部，是迄今最大的单一消费市场。

由于通信频道越来越多，服务也由简单的短信传送 (SMS)，发展至包括 EMS、MMS、WAP、视频串流以至其他更先进的服务，而移动电话也不断自我完善，以便可以支持这些服务。

但能够利用这些服务的移动电话却日趋笨重。移动电话必须采用更先进、更复杂的技术，才可支持网络运营商提供的服务。例如，移动电话必须添加更多硬件，加强音频处理能力，才可处理不同的音频信号，也需要添加更多硬件，才可捕捉及显示高清晰度的图像。由于添加了更多硬件，电池便需要为这些新加的外围设备模块供电，令电池寿命受到一定的影响。要满足这些要求，移动电话便无法又轻又薄。

这些新加的功能特色成为新一代智能型手机所特有的基本功能。对于移动电话市场的未来发展，制造商都各有自己的一套看法。高档智能型手机必须具有极高的通信能力，以及能够支持多种不同的高档应用，而高度集成的低档移动电话则必须符合成本效益，以及实现批量生产。

以下将详细介绍高、低档移动电话的不同设计取向，并以音频、图像处理及电源管理等方面的设计为例作进一步的解释，从中显示为何美国国家半导体一直能够为移动电话制造商提供最切合他们需要的芯片产品。

音频芯片——采用子系统的取向



旧式移动电话基本上只有两个音频信号源，它们分别是来自语音通道的语音以及振铃。

美国国家半导体一直致力为高档及低档的电话产品开发各种不同的芯片，以满足这两个市场的需求。

以大众消费市场来说，美国国家半导体有专为低档电话而开发的最新产品 LM4906。这款芯片是 Boomero 系列的最新型号，可为标准型号移动电话提供基本的音频功能，而且采用这款芯片无需加设旁路电容器，有助节省成本，缩小印刷电路板面积，以及确保厂商可以更快将产品推向市场。需要添加的外置零部件不超过三个，其中包括扬声器。

至于需要支持更多先进功能的新一代智能型电话，美国国家半导体便特别为这类电话提供了一套音频子系统。美国国家半导体的这套型号为 LM4930 的音频子系统在功能方面向前迈进了一大步，可满足更多输入输出装置的要求。

采用这款芯片的高档智能型电话一般都采用通信与应用互相分离的结构，例如不同处理器负责不同的工作，而其中一个会指定为主处理器，负责控制电话的其他子系统，例如通过 I2C 兼容的总线控制音频子系统。

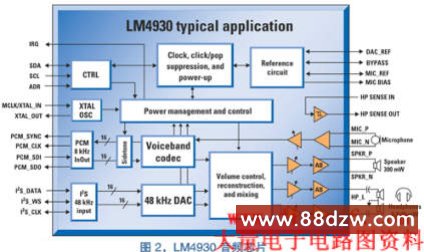

LM4930 芯片的输入端 (左边) 设有两个接口。其中一个是 I2S 输入接口，负责为 MP3 播放、FM 广播及复音振铃等内容提供经过应用程序处理器处理、并适用于整个频率范围的数字音频信号。另一接口是连接通信引擎的双向 PCM 接口，专门负责传送语音信号。
