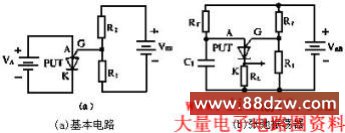

程控单结晶体管具有参数可调、触发灵敏度高、漏电流小、脉冲上升时间快（约60ns）、输出功率较大等优点，不仅能构成可控制脉冲波或锯齿波发生器、过压保护器、长延时器，还能触发晶闸管及大功率晶体管。下图给出两种典型用法。



2.检测方法

(1)识别程控单结晶体管的电极

由图2不难看出，仅在阳极A与门极G之间有一个PN结，而在A-K、G-K之间都有多个正、反向串联的PN结。据此可首先确定A、G两电极，剩下的电极肯定是阴极K。

将万用表拨至R×1k档，两支表笔各任意接一个电极。只要测得低电阻值，证明测的是PN结正向电阻，这时黑表笔接的是阳极，红表笔接门极。这是因为G-A之间反向电阻趋于无穷大，A-K间电阻也总是无穷大，均不会出现低阻的情况。

（2）检查程控单结晶体管的触发能力



因为程控单结晶体管的触发灵敏度很高，所以在开路时只要门极上有感应电压，也能使A、K导通。为此可参照上图所示电路，预先给A、G之间加一根短路线，强迫器件关断。这时将万用表置于R×1档，黑表笔接A极，红表笔接K极，读数应为无穷大。然后断开短路线，用手指触摸G极，利用人体感应电压使管子导通，A、K之间的电阻值应降成几欧姆。由此证明管子已被触发。否则说明管子已损坏。
